실리콘 코팅 아라미드 슬리브: 케이블 및 호스용 사이즈 결정

외부 코팅이 있는 슬리브는 두 방향으로 모두 맞아야 합니다. 내경은 호스나 케이블을 수용해야 하는 반면, 완성된 외경은 클립, 브래킷 및 인접한 부품에 걸리지 않아야 합니다. 도면에 둘 중 하나의 치수가 누락된 경우, 명목상의 슬리브 크기만으로는 사양을 결정할 수 없습니다.

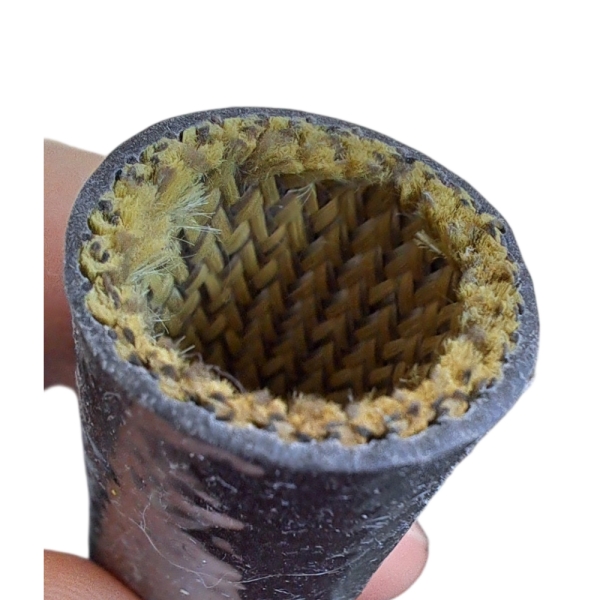

BSTFLEX의 실리콘 코팅 아라미드 슬리브는 관 형태의 아라미드 내부 레이어와 실리콘 코팅 외장을 가지고 있습니다. 이 제품은 와이어 하네스, 케이블 및 호스용으로 제공됩니다. 온라인 설명에 치수 표가 나와 있지 않으므로, 다른 코팅 슬리브의 치수를 임의로 가정하지 말고 견적 대상 구조에 대한 치수와 샘플을 요청하십시오.

보호될 어셈블리 측정하기

케이블 하네스의 경우 테이핑, 분기 및 기타 외부 래핑 작업이 완료된 후의 완성된 번들 두께를 측정하십시오. 호스의 경우 단부 피팅 근처의 변화를 포함하여 여러 지점에서 커버 위를 측정하십시오. 슬리브 아래에 남을 부분의 최대 외경을 기록하십시오. 어셈블리를 배치 단위로 제작하는 경우 생산 공차를 제공하십시오. 해당 공차의 하한선에 있는 샘플은 조립 문제를 숨길 수 있습니다.

피복 길이를 마킹하고 벤딩 위치 및 슬리브가 멈춰야 할 장소를 표시하십시오. 설치 과정에서 슬리브가 통과해야 하는 모든 전기 커넥터, 압착 페럴, 너트 또는 부츠를 포함하십시오. 해당 경로상의 가장 큰 부품은 보호가 필요한 섹션보다 훨씬 넓을 수 있습니다.

슬리브 장착 시기 결정하기

단자나 호스 피팅이 부착되기 전에 슬리브를 끼우는 경우 피팅이 통과 개구부를 정의하지 않습니다. 완성된 어셈블리에 슬리브를 추가하는 경우 피팅의 가장 넓은 부분을 측정하고 실제 슬리브로 시험해 보십시오. 코팅되지 않은 편조재는 그만큼 팽창할 수 있으므로 장애물 위로 코팅된 튜브를 강제로 밀어 넣지 마십시오. 코팅과 내부 섬유를 함께 평가해야 합니다.

양쪽 끝에 접근할 수 없는 경우, 크기를 선택하기 전에 조립 순서를 확립하십시오. 더 큰 튜브형 슬리브는 단부 피팅을 통과할 수 있지만 훨씬 더 작은 케이블이나 호스 위에 느슨하게 장착될 수 있습니다. 설치 타이밍을 변경하거나 기존 어셈블리에 다른 구조를 선택하는 것이 명목상 내경을 늘리는 것보다 더 나은 결과를 줄 수 있습니다.

완성된 슬리브 주변의 공간 확보하기

제안된 내경에서의 완성된 슬리브 외경과 벽 두께를 문의하십시오. 그런 다음 해당 외곽 치수를 설치 경로를 따라 가장 좁은 브래킷, 채널 또는 클램프와 비교하십시오. 베어 호스용 공간이 있는 디자인이라도 코팅된 슬리브가 추가된 후에는 공간이 부족할 수 있습니다.

의도한 벤딩 반경에서 그리고 정상적인 움직임의 전체 범위에 걸쳐 샘플을 테스트해 보십시오. 국부적인 찌그러짐, 클립에 걸려 뭉치는 현상, 슬리브 끝단이 말려 올라가는 현상, 그리고 실리콘 표면의 눈에 띄는 손상을 확인하십시오. 현실적인 취급 또는 움직임 테스트 후에 마모 흔적의 위치를 기록하십시오. 슬리브 선택으로 인해 호스가 자체적으로 지정된 최소 벤딩 반경 이하로 꺾이게 하지 마십시오.

실제 노출 환경에 대한 코팅 확인하기

슬리브가 뜨거운 표면에 닿는지, 복사열 근처에 위치하는지, 아니면 주로 마찰을 보호하기 위한 것인지 명시하십시오. 슬리브 위치에서의 일반 및 피크 온도, 노출 시간, 그리고 어셈블리 또는 세척 공정에서 사용되는 유체를 제공하십시오. 공급되는 아라미드 및 실리콘 구조에 대한 최신 테스트 데이터를 요청하십시오. 전체 케이블 또는 호스 어셈블리의 온도 한계는 개별 슬리브 재질의 한계보다 낮을 수 있습니다.

전기 용도의 경우, 슬리브가 이미 절연된 케이블 위의 추가 보호 커버인지 아니면 승인된 절연 시스템의 일부인지 설명하십시오. 전압 또는 화재 테스트가 필요한 경우 방법을 명시하고 완성된 코팅 슬리브에 대한 결과를 요청하십시오. 실리콘 층의 존재가 특정 전기적 정격을 확립하는 것은 아닙니다.

섬유 구조 구분하여 유지하기

실리콘 코팅 유리섬유 슬리브는 다른 베이스 섬유를 사용합니다. 프로젝트 사양서에 유리섬유가 요구되는 경우, 실리콘 고무 코팅 유리섬유 슬리브를 그 자체의 기준으로 검토하십시오. 단순히 둘 다 실리콘 외장을 가지고 있다는 이유만으로 그것의 크기, 열적 및 전기적 사양을 아라미드 슬리브 구매 사양서에 그대로 복사해서는 안 됩니다.

샘플 요청을 위한 간략한 사양서

• 완성된 호스 또는 케이블 번들의 최대 외경(OD) 및 허용 공차.
• 설치 경로상의 가장 큰 피팅 또는 커넥터.
• 필요한 보호 길이, 절단 끝단 위치 및 조립 단계.
• 브래킷 통과 시 필요한 최소 여유 공간 및 작동 벤딩 반경.
• 열원, 작동 및 피크 노출, 유체와의 접촉 여부.
• 필요한 테스트 및 장착된 샘플의 수락 기준.

해당 도면 및 샘플 요청을 실리콘 코팅 아라미드 슬리브 제품 페이지를 통해 보내십시오. 공급업체에 견적서상에 완성된 내경(ID) 공차, 외경, 코팅 세부 정보 및 관련 테스트 데이터를 명시해 줄 것을 요청하십시오. 생산 절단 길이를 승인하기 전에 실제 어셈블리에 샘플을 맞추고 검사하십시오.
