빠른 답변

파이버글래스 로프 개스킷의 치수를 선정하려면 깨끗한 홈 너비, 홈 깊이, 닫힌 도어 간격, 코너 반경 및 전체 중심선 길이를 기록합니다. 그런 다음 제조업체가 승인한 압축 상태에서 해당 공간을 차지할 수 있는 완성된 구조의 원형 또는 사각형 로프를 선택하십시오. 너무 작은 로프는 누출 경로를 남길 수 있으며, 너무 큰 로프는 도어가 닫히지 않게 하거나 편조를 영구적으로 찌그러뜨릴 수 있습니다.

모든 편조 로프에 적용되는 단일 오버사이즈 또는 압축률 퍼센트는 없습니다. 밀도, 편조 패턴, 코어, 코팅, 보강재 및 도어 형상에 따라 공칭 직경이 같은 두 로프의 거동이 달라질 수 있습니다.

제거된 로프를 측정하는 것만으로 충분하지 않은 이유

오래된 씰은 참고용으로는 유용하지만 신뢰할 수 있는 기준 치수는 아닙니다. 탄성을 잃었거나, 공정 잔류물을 흡수했거나, 제거 중에 늘어났거나, 채널 내부에서 영구적인 직사각형 형태로 변형되었을 수 있습니다. 가장 넓고 납작해진 표면만 측정하면 오버사이즈 교체품으로 이어질 수 있습니다. 가장 얇고 찌그러진 단면만 측정하면 언더사이즈 교체품으로 이어질 수 있습니다.

유지보수 작업의 경우 제거한 개스킷을 보관하고 폐기하기 전에 사진을 찍어두십시오. 단면 프로필, 접합부 위치, 설치 방향 및 모든 국부적 파손을 기록합니다. 이러한 관찰 결과와 청소된 금속 홈의 측정값을 함께 사용하십시오.

새로운 도어 디자인의 경우 도면과 대표적인 폐쇄 샘플을 기준으로 작업을 진행합니다. 공급업체는 리테이닝 홈과 도어가 완전히 잠겼을 때 사용할 수 있는 거리를 모두 이해해야 합니다.

로프 개스킷 치수 선정에 필요한 5가지 측정값

로프 직경을 선택하기 전에 홈 측정하기

1. 장비를 안전하게 만드십시오. 도어를 열거나 제거하기 전에 오븐, 용광로 또는 보일러를 격리하고 냉각시킨 후 현장의 락아웃 절차를 따르십시오.
2. 오래된 개스킷을 조심스럽게 제거하십시오. 대표적인 섹션을 보관하고 접착되었는지, 기계적으로 고정되었는지, 단순히 홈에 눌려 들어갔는지 기록하십시오.
3. 채널을 청소하십시오. 오래된 접착제, 스케일 및 압축된 섬유는 사용 가능한 너비와 깊이를 줄일 수 있습니다. 잔류물 대신 금속 홈을 측정하십시오.
4. 여러 위치에서 측정값을 채취하십시오. 직선 측면, 코너, 힌지 영역 및 래치 측면을 비교합니다. 하나의 편리한 측정값만 보고하는 대신 가장 작고 큰 값을 기록하십시오.
5. 상대 표면을 확인하십시오. 변형, 침식, 용접 수리, 느슨한 힌지 및 불균일한 래치 힘을 찾으십시오. 새로운 로프는 모든 기계적 결함을 보완할 수 없습니다.
6. 도면이나 표시된 사진을 보내주세요.너비, 깊이, 간격 및 닫힘 방향을 보여주는 단면도는 맥락 없이 기록된 로프 직경보다 더 유용합니다.

보편적인 백분율을 사용하지 않고 압축률을 평가하는 방법

압축은 조인트가 닫힐 때 로프의 자유 높이가 줄어드는 것을 말합니다. 다음과 같이 표현할 수 있습니다:

압축률 (%) = (자유 씰 높이 − 설치된 씰 높이) ÷ 자유 씰 높이 × 100

홈에 유지되는 로프의 경우, 자유 씰 높이는 로프가 안착된 후 결합면에 닿는 실제 높이를 설명해야 합니다. 항상 카탈로그 직경과 동일한 것은 아닙니다. 설치된 씰 높이는 도어가 완전히 잠겼을 때 동일한 실링 라인에서의 가용 공간입니다.

이 계산은 기하학적 형태를 설명하며 허용 가능한 한계를 설정하지는 않습니다. 공급업체에 견적 중인 정확한 구조에 대해 허용되는 압축 범위를 확인하도록 요청하세요. 중밀도 원형 브레이드, 고밀도 사각형 브레이드, 부드러운 편직 로프 및 코팅된 로프는 동일한 공칭 백분율에서 매우 다른 닫힘 힘을 생성할 수 있습니다.

도어가 이미 사용 중인 경우, 일반적인 인터넷 공식을 적용하는 것보다 짧은 샘플 시험이 대개 더 신뢰할 수 있습니다. 시험을 통해 로프가 안착 상태를 유지하고, 도어가 과도한 힘 없이 닫히며, 둘레 전체에 걸쳐 접촉이 연속적인지 확인해야 합니다.

원형 편직 로프인가요, 사각형 편직 로프인가요?

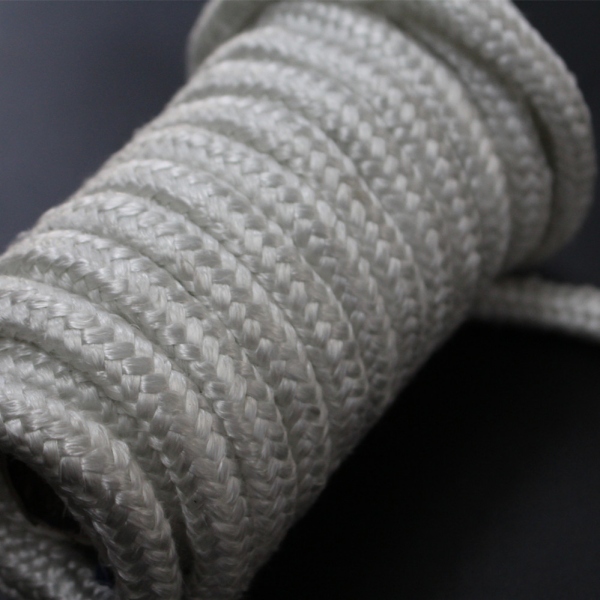

유리섬유 원형 편직 로프

원형 프로파일은 반경이 있는 홈, 곡선 실링 경로 및 원형 로프를 유지하도록 설계된 채널을 위한 실용적인 시작점입니다. 모퉁이와 불규칙한 경로를 따라갈 수 있으며, 브레이드 구조는 느슨하게 꼬인 로프보다 더 안정적인 표면을 제공합니다.

이 프로파일에 대해서는 fiberglass round braided rope 제품 페이지를 검토하세요. 견적 요청(RFQ)에서는 단순히 "표준 유리섬유 로프"를 요청하는 대신 필요한 직경, 구조, 길이, 작동 조건 및 홈 치수를 명시하세요.

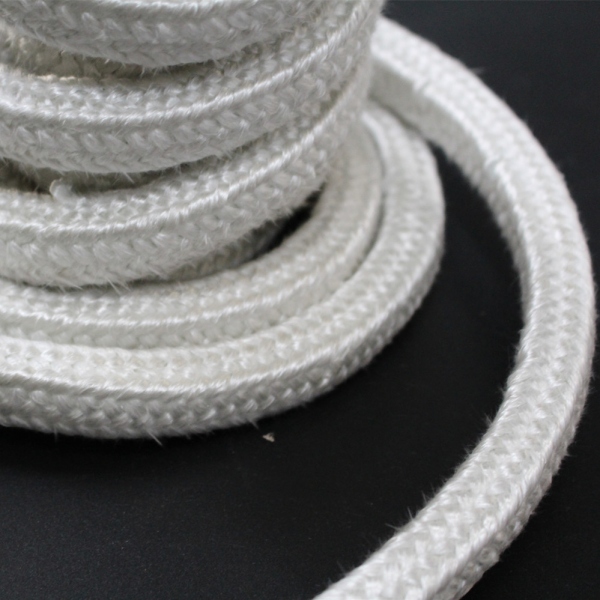

유리섬유 사각형 편직 로프

사각형 프로파일은 평평한 접촉면을 제공하며 직사각형 채널에 더 예측 가능하게 안착될 수 있습니다. 홈 너비와 깊이가 별도로 제어되거나 원형 로프가 채널 모퉁이에서 회전하거나 사용되지 않는 공간을 남기는 경향이 있는 경우에 적합할 수 있습니다.

평면 측면 단면의 경우 다음을 비교하세요: fiberglass square braided rope. 설치된 부피, 밀도 및 필요한 닫힘 힘을 확인하지 않고 동일한 공칭 치수로 대체하지 마세요.

브레이드 밀도에 따른 적합성 변화

공칭 크기는 로프 개스킷을 완전히 설명하지 못합니다. 브레이드 밀도와 내부 구조는 로프가 구부러지는 용이성, 측면으로 퍼지는 정도, 도어를 얼마나 강하게 밀어내는지에 영향을 미칩니다.

• 더 부드러운 구조: 불규칙한 표면 주위로 순응하기 더 쉽지만, 더 많은 지지가 필요할 수 있으며 과도하게 압축하기 더 쉬울 수 있습니다.
• 더 조밀한 브레이드: 치수 안정성이 더 높고 취급 손상에 강하지만, 일반적으로 더 정확한 홈과 더 큰 닫힘 힘이 필요합니다.
• 코어 구조: 단단한 섬유 코어, 중공 구조 또는 보강된 코어는 복원력과 벤드 반경을 변경합니다.
• 표면 처리: 코팅은 마찰, 강성, 압축성 및 매체 저항성을 변경할 수 있습니다.

반복되는 OEM 주문의 경우, 승인된 샘플은 외경 치수 그 이상을 정의해야 합니다. 제품 구조, 단위 길이당 질량 또는 합의된 밀도 제어, 치수 공차 및 샘플 승인 참조 번호를 기록하세요.

코팅된 로프를 평가해야 하는 시기

코팅되지 않은 유리섬유 로프는 많은 건식 정적 열 실링 응용 분야에 적합합니다. 구매자가 표면 올이 풀리는 현상 감소, 더 매끄러운 설치 표면 또는 지정된 공정 매체에 대한 추가 저항성이 필요한 경우 코팅된 구조를 고려할 수 있습니다.

실리콘 고무 코팅 유리섬유 로프는 별도의 구조이므로 상호 교환 가능한 색상 변형으로 취급해서는 안 됩니다. 코팅은 전체 조립품을 변경하므로 온도, 매체, 압력, 강성 및 압축을 다시 검토해야 합니다.

코팅이 조인트를 압밀 상태로 만들거나 모든 가스, 증기 또는 액체 서비스에 적합하게 만든다고 가정하지 마세요. 평가를 위해 정확한 매체, 농도, 일반 압력, 압력 변동 및 노출 패턴을 제공하세요.

기하학적 형태 다음에 이루어져야 하는 온도 선택

올바른 크기의 개스킷이라도 승인된 작동 조건을 초과하여 재료를 사용하면 고장날 수 있습니다. 오븐 설정점이나 용광로 챔버 온도뿐만 아니라 씰 위치의 온도를 제공하세요. 일반적인 연속 온도, 피크 온도, 피크 지속 시간 및 열 주기 빈도를 포함하세요.

완성된 로프 구조의 문서화된 연속 작동 온도를 사용하세요. 섬유 분류 온도, 녹는점 및 단기 피크 노출은 서로 다른 값입니다. 접착제, 코팅, 재봉실, 보강재 또는 인근 금속 리테이너가 제한 요소가 될 수 있습니다.

확인된 온도 요구 사항이 선택된 유리섬유 구조를 초과하는 경우, 다음의 재료 계열을 비교하세요: Fiberglass Rope vs Ceramic Fiber Rope: How to Choose a High Temperature Seal. 이것은 크기 문제와 재료 온도 문제를 분리합니다.

필요한 개스킷 길이를 결정하는 방법

청소된 홈의 중심선을 따라 모든 모서리를 거쳐 측정합니다. 직사각형 문의 경우, 개스킷 경로가 안쪽으로 들어가 있거나, 반경을 가지고 있거나, 하드웨어에 의해 중단될 수 있으므로 바깥쪽 문의 너비와 높이만 의존해서는 안 됩니다.

주문하기 전에 이음매 위치를 파악하세요. 설치하기 접근하기 쉬워야 하며 장비 설계에 따라 배치되어야 합니다. 로프가 연속 코일, 릴 길이, 절단 길이, 폐쇄 루프 또는 조립품 중 어떤 형태로 공급되는지 명시하세요.

측정하거나 설치하는 동안 로프를 늘리지 마세요. 장력은 겉보기 직경을 줄이고 가열 후 끝부분이 벌어지게 할 수 있습니다. 절단 여유와 이음매 방식은 편직 안정성, 끝 처리 및 설치 절차에 따라 달라지므로 공급업체와 협의해야 합니다.

흔한 크기 선정 실수

• 눌린 오래된 개스킷에서 주문하기: 영구 변형은 원래의 단면과 크기를 가립니다.
• 홈 너비만 사용하기: 너비는 홈 깊이이나 최종 닫힌 문 틈새를 나타내지 않습니다.
• 모든 누출을 막기 위해 더 큰 로프 선택하기: 과도한 크기는 문을 열어두게 하거나, 걸쇠에 과부하를 주거나, 편직물을 찌그러뜨릴 수 있습니다.
• 단면 무시하기: 명시된 치수가 같은 둥근 로프와 사각형 로프는 채널을 같은 방식으로 채우지 않습니다.
• 밀도 무시하기: 치수가 같은 두 개의 로프라도 다른 닫힘 힘이 필요하고 다른 복원력을 보일 수 있습니다.
• 설치 중 늘리기: 로프가 얇아져 나중에 이음매 부근에서 수축할 수 있습니다.
• 일반적인 압축 규칙 사용하기: 공표된 백분율은 다른 재료, 편직물, 밀도 또는 장비 설계를 참조할 수 있습니다.
• 문 상태 무시하기: 휘어진 패널, 마모된 경첩 및 고르지 않은 걸쇠는 올바른 로프를 사용하더라도 국소적인 누출을 유발할 수 있습니다.

시제품 및 수입 검사

새로운 설계이거나 신뢰할 수 있는 원래 사양이 없는 교체품의 경우, 대량 주문을 승인하기 전에 대표 샘플을 승인받으세요. 다음을 확인하세요:

• 설치 전 단면 및 공칭 치수
• 길이에 따른 치수 공차 및 일관성
• 꼬임 없이 직선 구간과 모서리에 안착하는 능력
• 문 닫힘 힘 및 걸쇠 맞물림
• 전체 둘레 주위의 접촉
• 이음매 적합성 및 끝단 안정성
• 제어된 열 순환 후의 상태
• 압착, 해어짐, 경화 또는 이탈의 흔적

승인된 로프 샘플, 도면 개정본 및 구매 사양서를 함께 보관하세요. 이는 구매, 품질 및 유지보수 팀이 향후 주문에 대한 공통 참조 자료로 활용할 수 있게 합니다.

유리섬유 로프 개스킷 RFQ 체크리스트

자주 묻는 질문

새로운 유리섬유 로프는 기존 개스킷과 동일한 직경이어야 합니까?

자동으로 그렇지는 않습니다. 기존 개스킷은 영구적으로 납작해졌거나 늘어났을 수 있습니다. 청소된 홈과 닫힌 도어 간격을 측정한 후, 기존 로프는 참고용 증거로만 사용하십시오.

홈 너비만으로 로프 크기를 선택할 수 있습니까?

아니요. 홈 깊이, 닫힌 도어 간격, 코너 반경, 로프 밀도 및 승인된 압축 범위도 필요합니다. 너비만으로는 씰이 얼마나 돌출되는지 또는 얼마나 많은 닫힘 힘을 생성하는지 예측할 수 없습니다.

유리섬유 로프 개스킷은 얼마나 압축되어야 합니까?

정확한 로프 구조에 대해 승인된 범위를 사용하십시오. 모든 브레이드, 트위스트, 니트, 솔리드 코어, 중공 코어 또는 코팅된 로프에 적용되는 보편적인 백분율은 없습니다. 제조업체와 함께 제안된 형상을 확인하고 가능한 경우 샘플 피팅을 수행하십시오.

오븐 도어에는 원형 또는 사각형 유리섬유 로프 중 어느 것이 더 좋습니까?

어느 프로파일도 보편적으로 더 낫지 않습니다. 원형 로프는 일반적으로 곡선 또는 반경이 있는 홈에 적합하며, 사각형 로프는 직사각형 채널에서 평면 접촉과 안정적인 안착을 제공할 수 있습니다. 기존 홈과 도어 디자인이 프로파일을 결정해야 합니다.

로프 길이는 어떻게 계산합니까?

유연한 테이프나 늘어나지 않는 코드로 전체 홈의 중심선을 측정합니다. 모서리를 포함하고 접합 위치를 정의합니다. 공급업체와 절단 허용 오차를 협의하고 측정 중에 로프를 늘리지 마십시오.

크기가 올바른 개스킷에서 여전히 누출이 발생하면 어떻게 해야 합니까?

불균일한 래치 힘, 마모된 경첩, 도어 변형, 손상된 홈 표면, 불량한 접합, 국부적인 과도한 압축 또는 소재 열화가 있는지 확인하십시오. 누출이 항상 공칭 로프 직경 때문에 발생하는 것은 아닙니다.

세라믹 섬유 로프는 언제 대신 고려해야 합니까?

문서화된 연속 작업 온도 또는 기타 서비스 요구 사항이 전체 유리섬유 로프 구조의 용량을 초과하는 경우 다른 소재를 고려하십시오. 소재를 변경하기 전에 실제 씰 라인 온도와 모든 조립 부품을 확인하십시오.

로프 개스킷 추천 요청

OEM 프로젝트, 플랜트 셧다운 또는 교체 프로그램의 경우 홈 너비 및 깊이, 닫힌 도어 간격, 전체 개스킷 경로, 작동 온도, 매체, 개폐 빈도, 사진 및 필요한 수량을 보내주십시오. Anhui Parker New Material Co., Ltd.는 산업용 공급을 위해 원형, 사각형, 코팅되지 않은 및 코팅된 유리섬유 로프 구조를 평가할 수 있습니다.
