기계 및 실린더 보호용 맞춤형 봉제 원형 벨로우즈

봉제된 원형 벨로우즈

BSTFLEX 봉제 원형 벨로우즈는 유압 실린더 로드, 볼 스크류, 리드 스크류, 샤프트, 액추에이터 및 기타 움직이는 기계 부품을 위해 맞춤 제작된 유연한 보호 커버입니다. 아코디언 형태의 구조로 장비의 움직임에 따라 늘어나고 줄어들면서 정밀 부품을 먼지, 마모성 입자, 금속 칩, 오일, 냉각수, 열 및 일반적인 산업 오염으로부터 보호합니다.

일반적인 성형 고무 벨로우즈와 달리, 봉제 직물 벨로우즈는 다양한 직경, 스트로크 길이, 압축 길이 및 재질 조합으로 제작할 수 있습니다. 따라서 OEM 기계, 교체용 보호 시스템 및 표준 성형 벨로우즈가 요구되는 치수나 작동 조건을 충족할 수 없는 용도에 특히 적합합니다.

맞춤형 건축

각각의 원형 봉제 벨로우즈는 보호 대상 부품의 실제 치수와 움직임에 따라 제작될 수 있습니다.

일반적인 사용자 지정 매개변수는 다음과 같습니다.

내경, 외경, 굴곡 깊이, 압축 길이 및 확장 길이 간의 관계는 필요한 기계 스트로크와 사용 가능한 설치 공간에 따라 평가됩니다.

재질 옵션

봉제식 원형 벨로우즈의 성능에 있어 재료 선택은 가장 중요한 요소 중 하나입니다.

BSTFLEX는 다음과 같은 다양한 산업용 기술 직물로 벨로우즈를 제조할 수 있습니다.

코팅 나일론 원단
유연성, 내마모성 및 오염 방지 기능이 요구되는 일반적인 기계 보호에 적합합니다.

실리콘 코팅 유리섬유 직물
고온 환경 및 열, 스파크 또는 뜨거운 표면에 노출되는 기계에 사용을 권장합니다.

PTFE 코팅 유리섬유 직물
내열성, 내화학성 및 낮은 점착성이 요구되는 용도에 적합합니다.

알루미늄 코팅 유리섬유 직물
용광로, 주조 설비, 배기 부품 또는 기타 고온 공정 주변에서 복사열 반사가 필요한 곳에 사용됩니다.

기타 기능성 직물
온도, 오일, 냉각제, 화학 물질, 마모 및 환경 요구 사항에 따라 추가적인 직물 구조를 개발할 수 있습니다.

유압 실린더 로드 보호

유압 실린더 로드는 오염 및 기계적 손상에 매우 민감합니다. 먼지, 금속 입자 및 마모성 파편이 노출된 로드에 축적되어 결국 씰 및 유압 성능에 영향을 미칠 수 있습니다.

맞춤형 유압 실린더 벨로우즈는 로드 주변에 유연한 보호막을 형성하는 동시에 정상적인 확장 및 수축을 허용합니다.

원형 봉제 벨로우즈는 다음과 같은 용도로 설계할 수 있습니다:

• 유압 실린더 로드

• 공압 실린더 로드

• 선형 액추에이터

• 리프팅 실린더

• 산업용 위치 확인 시스템

볼스크류 및 리드스크류 보호

볼 스크류와 리드 스크류는 안정적인 움직임과 정확한 위치 지정을 위해 깨끗한 작동 표면이 필요합니다.

봉제된 원형 벨로우즈는 이러한 구성 요소를 다음과 같은 요소로부터 분리하는 데 도움이 될 수 있습니다.

• 금속 칩

• 분쇄 먼지

• 냉각수

• 기름 오염

• 연마 입자

• 일반 작업장 폐기물

맞춤형 볼 스크류 벨로우즈는 CNC 기계, 자동화 생산 장비, 위치 결정 시스템 및 산업용 공작 기계에 일반적으로 사용됩니다.

샤프트 및 액추에이터 보호

둥근 천 벨로우즈는 다음과 같은 용도로도 사용할 수 있습니다.

• 회전축 또는 왕복축

• 스플라인

• 선형 액추에이터

• 스핀들

• 가이드 로드

• 텔레스코핑 어셈블리

• 기계적 연결 장치

유연한 주름 구조로 인해 견고한 보호 케이스 없이도 반복적인 움직임이 가능합니다.

고온 봉제 벨로우즈

용광로, 고온 공정 장비, 배기 시스템 또는 복사열원 근처에서 작동하는 기계류의 경우, BSTFLEX는 내열성 기능성 섬유를 사용하여 고온용 직물 벨로우즈를 제조할 수 있습니다.

작동 환경에 따라 실리콘 코팅 유리섬유, PTFE 코팅 유리섬유, 알루미늄 도금 유리섬유 및 기타 고온 소재를 고려할 수 있습니다.

온도는 원단 선택의 유일한 요소가 아닙니다. 적절한 원단을 선택할 때는 다음 사항들도 고려해야 합니다.

• 복사열

• 직접 접촉 온도

• 스파크 노출

• 오일 및 냉각수

• 연마

• 약

• 기계식 사이클링

• 실외 또는 실내 서비스

장착 옵션

기계 설계에 따라 다양한 끝단 구조를 적용할 수 있습니다.

일반적인 설치 방법은 다음과 같습니다.

• 패브릭 칼라

• 클램프 장착형 끝단

• 플랜지형 끝단

• 강화된 끝단 부분

• 그로밋 장착

• 맞춤형 체결 시스템

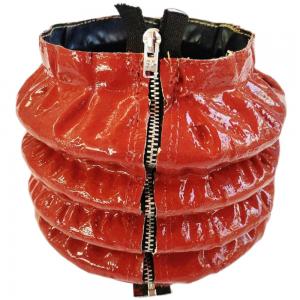

쉽게 분리할 수 없는 부품의 경우, 설치 및 유지보수를 용이하게 하기 위해 분할형 또는 지퍼형 원형 벨로우즈를 제작할 수도 있습니다.

응용 프로그램

BSTFLEX 봉제식 원형 벨로우즈는 다음과 같은 다양한 산업 장비에 적합합니다.

• CNC 기계

• 공작기계

• 유압 장비

• 공압 장비

• 산업 자동화

• 로봇공학

• 리프팅 장비

• 주조 기계

• 금속 가공 장비

• 포장 기계

• 자재 취급 시스템

• 특수 목적 기계

맞춤형 풀무 제작에 필요한 정보

정확한 봉제식 원형 벨로우즈를 제작하기 위해 가능한 한 다음 정보를 제공해 주시기 바랍니다.

1. 내경

2. 최대 허용 외경

3. 완전히 압축된 길이

4. 완전히 펼쳤을 때의 길이

5. 필요한 스트로크

6. 끝단 장착 치수

7. 작동 온도

8. 오염 유형 또는 환경 노출

9. 움직임 빈도

10. 도면, 사진 또는 기존 샘플

정확한 치수를 알 수 없는 경우, BSTFLEX는 사진, 도면 또는 기존 벨로우즈 샘플을 평가할 수도 있습니다.

BSTFLEX 봉제형 원형 벨로우즈를 선택해야 하는 이유는 무엇일까요?

BSTFLEX는 맞춤형 섬유 제조 기술과 산업용 내열 및 보호 직물 분야의 풍부한 경험을 결합했습니다. 이를 통해 일반적인 기계 보호는 물론 고온, 복사열 및 까다로운 산업 환경에 적합한 봉제식 벨로우즈를 개발할 수 있습니다.

당사는 맞춤형 치수, 특수 소재, 시제품 개발 및 OEM 생산을 지원합니다.

새로운 프로젝트를 위해 벨로우즈 치수, 장비 도면, 작업 환경 및 온도 요구 사항을 보내주십시오. BSTFLEX는 귀사의 용도에 적합한 재질과 구조를 추천해 드립니다.
