브레이드 방식 vs 니트 방식 파이어 슬리브: 어떤 구조를 선택해야 합니까?

브레이드(편조) 및 니트(편직) 파이어 슬리브는 동일한 실리콘 코팅 외피를 가질 수 있지만, 내부에는 서로 다른 유리섬유 구조를 사용합니다. 브레이드 파이어 슬리브는 교차된 원사를 사용하고, 니트 파이어 슬리브는 서로 연결된 루프를 사용합니다. 이러한 차이는 설치, 굽힘 및 취급 시 중요하지만, 어떤 완성된 슬리브가 더 나은 열 보호 기능을 제공하는지를 결정짓지는 않습니다.

경로가 정해진 반복 생산 호스 어셈블리의 경우, 브레이드 구조가 실용적인 출발점입니다. 굽힘 주위의 순응성이나 어셈블리 형상 변경이 주요 관심사라면 니트 대안을 평가하십시오. 구조 명칭만으로 판단하지 말고, 완성된 슬리브 사양과 설치 샘플을 통해 최종 선택을 하십시오.

BSTFLEX 파이어 슬리브 제품군은 호스, 케이블, 전선 및 유체 라인 보호를 위한 두 가지 구조를 모두 포함합니다. 이 가이드는 생산을 위해 어느 유형을 승인하기 전에 비교해야 할 사항을 설명합니다.

브레이드 파이어 슬리브와 니트 파이어 슬리브의 차이점은 무엇인가?

브레이드 유리섬유 구조

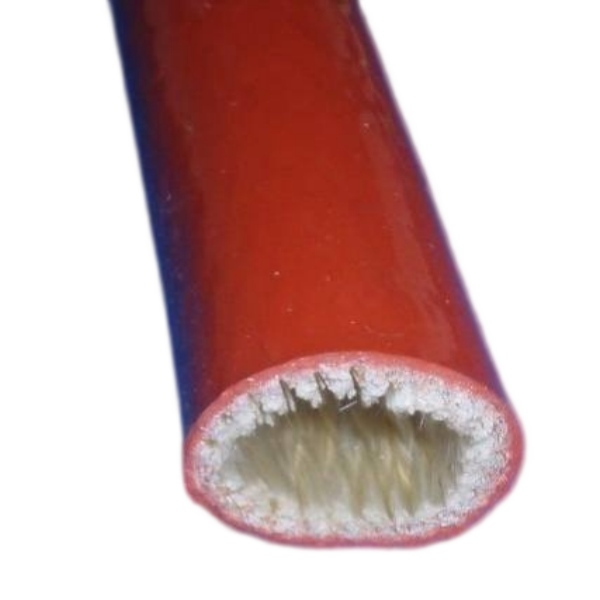

브레이드 파이어 슬리브에서 유리섬유 원사는 튜브 주위를 교차하는 패턴으로 엮입니다. 브레이드 기하학적 구조와 원사 밀도는 실리콘 코팅이 적용되기 전의 직물 구조를 결정합니다.

촘촘하게 구성된 브레이드는 취급 및 조립을 위한 컴팩트한 튜브형 본체를 제공할 수 있습니다. 브레이드라고 해서 반드시 딱딱한 것은 아니며, 확장 가능한 브레이드 구조도 존재합니다. 완성된 실리콘 코팅 슬리브의 허용 확장 범위는 코팅되지 않은 브레이드에서 추론하는 것이 아니라 해당 제품에 대해 확립되어야 합니다.

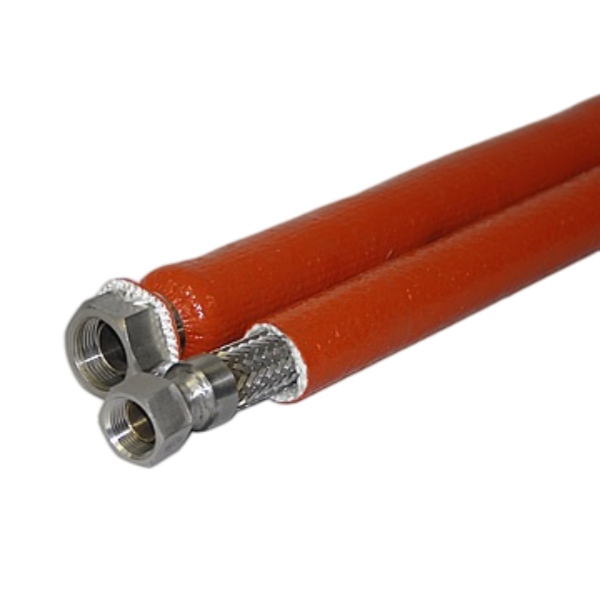

BSTFLEX EFRS 브레이드 실리콘 유리섬유 파이어 슬리브는 브레이드 유리섬유 기재와 실리콘 고무를 결합한 제품으로, 호스, 전선, 케이블 및 라인을 보호하기 위해 제공됩니다.

니트 유리섬유 구조

니트 파이어 슬리브에서 원사는 브레이드의 교차 패턴 대신 연결된 루프를 형성합니다. 루프 기하학적 구조의 변화를 통해 직물이 변형되어 아래의 구성 요소를 따라갈 수 있습니다. 니트 구조는 유연성에 기여하는 요소 중 하나일 뿐, 그 자체로 완전한 사양은 아닙니다.

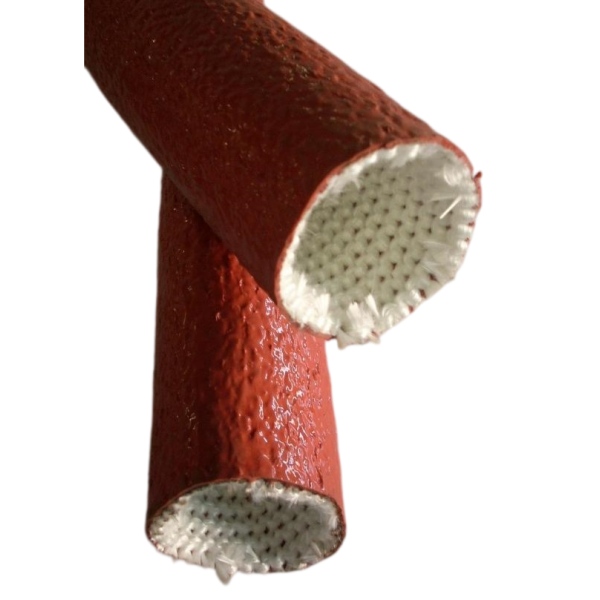

BSTFLEX 니트 파이어 슬리브는 실리콘 고무 코팅이 된 니트 유리섬유를 사용합니다. 이는 순응성과 설치 유연성이 중요한 어셈블리에 대해 평가할 수 있는 옵션입니다.

브레이드 vs 니트 파이어 슬리브: 실용적 비교

이 비교 자료를 사용하여 샘플을 선별하십시오. 이는 모든 브레이드 및 니트 방식 내화 슬리브의 순위가 아니며, 벽 구조와 코팅에 따라 결과가 달라질 수 있습니다.

브레이드 내화 슬리브는 언제 선택해야 할까요?

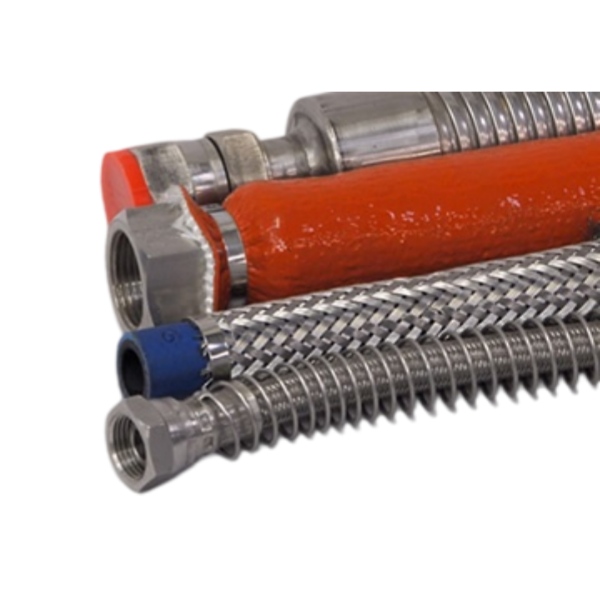

프로젝트에서 정의된 튜브 구조를 요구하고 보호 대상 조립품의 치수가 반복 가능한 경우 브레이드 내화 슬리브로 시작하십시오. 예를 들어, OEM 호스 조립 업체는 호스 도면, 슬리브 절단 길이 및 계획된 피팅 설치 순서에 따라 EFRS 제품군을 평가할 수 있습니다.

샘플이 호스를 따라 어떻게 공급되는지, 굴곡부에서 어떻게 안착되는지, 그리고 마감된 끝단이 제자리에 유지되는지 비교하십시오. 더 긴 보호 구간의 경우, 짧은 샘플만으로 제품을 승인하기보다는 의도된 길이로 시험하십시오.

브레이드 구조는 승인된 도면이나 자격 요건에서 명시적으로 요구할 때 올바른 선택입니다. 공칭 내경(ID)과 광고된 온도가 비슷하다는 이유만으로 니트 슬리브를 대체하지 마십시오. 대체품은 실제 요구 사항에 따라 검토되어야 합니다.

니트 내화 슬리브는 언제 선택해야 할까요?

설치 시 순응성에 특별한 요구 사항이 있는 경우 니트 내화 슬리브를 평가하십시오. 예를 들어, 여러 부품 주위로 배선된 호스, 단면 변화가 있는 케이블 번들, 또는 슬리브 강성으로 인해 설치가 어려운 조립품 등이 있습니다.

브레이드 시험에 사용된 것과 동일한 조립품에서 니트 샘플을 비교하십시오. 과도한 뭉침 없이 경로를 따라가는지, 코팅이 손상되지 않는지, 그리고 배치 후 필요한 커버리지가 유지되는지 관찰하십시오.

움직이는 장비의 경우, 의도된 움직임을 평가에 포함하십시오. 손으로 구부리기 쉽다고 해서 반복적인 서비스 움직임 동안 허용 가능한 성능이 입증된 것은 아닙니다. 초기 유연성을 내구성 결과로 취급하기보다는 장비 작동 조건에 따라 필요한 테스트 조건을 설정하십시오.

굽힘 유연성과 피팅 위로의 확장성을 분리하십시오

두 가지 질문이 종종 혼합됩니다. 슬리브가 경로를 따라 구부러질 것인가, 그리고 피팅을 통과할 것인가? 이들은 별도의 확인이 필요합니다. 슬리브가 좁은 곡선을 따라갈 수는 있지만 큰 커넥터를 통과할 만큼 충분히 열리지 않을 수 있습니다.

실제 호스 또는 번들의 외경과 설치 경로를 따라 가장 큰 특징부를 기록하십시오. 호스 본체가 가장 큰 부분이라고 가정하지 말고 페룰, 너트, 커넥터 및 엘보우를 확인하십시오.

예를 들어, 38 mm 피팅이 있는 가상의 25 mm 호스를 고려해 보십시오. 공칭 29 mm 슬리브가 니트 방식이라는 이유만으로 승인되어서는 안 됩니다. 사용 가능한 개구부와 허용된 확장성은 완성된 슬리브를 손상시키지 않으면서 피팅을 수용해야 합니다. 더 큰 튜브를 선택할 경우 더 작은 호스를 따라 결과적인 핏을 확인해야 합니다.

새로운 조립품 생산 중에는 방해되는 끝단을 조립하기 전에 슬리브를 끼우면 문제가 해결될 수 있습니다. 승인된 호스 조립 공정을 따르십시오. 사용 가능한 끝단 접근이 없는 설치된 라인의 경우, 브레이드에서 니트로 변경한다고 해서 접근 문제가 해결되지는 않습니다.

개폐형 스냅 랩 내화 슬리브는 그러한 상황에서 평가해야 할 별도의 구조입니다. 닫힌 상태의 핏, 이음매 커버리지 및 열 요구 사항은 독립적으로 확인해야 합니다.

브레이드 내화 슬리브가 더 높은 온도 등급을 가지고 있나요?

정의상 그렇지 않습니다. 공개된 BSTFLEX 브레이드 EFRS 및 니트 제품 페이지 모두 260°C의 연속 온도 상한선을 명시하고 있습니다. 공유된 카탈로그 값이 열적 또는 기계적 성능의 모든 측면을 상호 교환 가능하게 만드는 것은 아닙니다.

연속 사용 온도와 단시간 화염 또는 용융물 비산 노출을 분리하십시오. 지속 시간, 테스트 구성 및 합격 기준이 없는 피크 노출 수치만으로는 두 슬리브를 비교하기에 충분하지 않습니다.

의미 있는 열적 비교를 위해 열원, 노출 시간, 설치 형상 및 보호 부품에서의 허용 온도를 정의하십시오. 그런 다음 제안된 슬리브 구조에 적용 가능한 증거를 요청하십시오. 브레이드 또는 니트라는 단어만으로 온도 감소를 추정하지 마십시오.

호스, 케이블 또는 유체 라인도 자체 작동 한계를 유지합니다. 내화 슬리브를 추가하는 것이 보호 부품의 정격 작동 온도를 높이는 근거가 되지는 않습니다.

마모, 유체 및 자격 요건을 별도로 비교하십시오

구조 비교가 한 슬리브가 모든 면에서 더 강하다는 근거 없는 주장으로 이어져서는 안 됩니다. 기계적 요구 사항을 명시하십시오. 브래킷에서의 마찰, 설치 취급, 반복적인 굴곡 및 당김 저항은 서로 다른 질문입니다.

마모가 중요한 경우 동일한 접촉 및 움직임 조건에서 제품을 비교하십시오. 유체 노출이 중요한 경우 실제 유체, 온도 및 접촉 지속 시간을 식별하십시오. 내유성에 대한 일반적인 진술이 모든 유압유, 연료 또는 세척 화학 물질에 대한 적합성을 입증하지는 않습니다.

마찬가지로, 브레이드 구조가 항공우주 승인의 증거는 아니며, 니트 구조가 보편적인 산업 자격 요건은 아닙니다. 등급 설명을 관련 사양 및 증거를 요청하기 위한 단서로 취급하고, 그 자체를 증거로 삼지 마십시오.

어떤 제품과 구조가 테스트되었는지, 어떤 테스트 방법과 버전이 사용되었는지, 어떤 설치가 평가되었는지, 그리고 어떤 합격 기준이 적용되었는지 질문하십시오. 결과를 다른 크기, 코팅, 마감 또는 조립품에 적용하기 전에 범위를 확인하십시오.

OEM 구매자를 위한 샘플 승인 계획

두 후보 모두에 대해 하나의 조립 도면과 하나의 합격 요건 세트를 보내십시오. 이는 구매, 엔지니어링 및 생산 부서에 공통적인 비교 기준을 제공합니다.

두 후보 제품이 모두 요구되는 성능을 충족한 후에만 비용을 비교하십시오. 미터당 가격과 함께 설치 시간, 절단 손실, 포장 및 검사 작업을 포함하십시오. 다른 조립 공정이 필요한 더 저렴한 슬리브가 반드시 최종적으로 더 낮은 비용의 완성된 솔루션인 것은 아닙니다.

승인된 샘플 및 부품 식별 정보를 도면과 함께 보관하십시오. 향후 구매 시에는 단순히 동일한 색상 및 직경의 실리콘 파이어 슬리브가 아니라, 승인된 구조 및 사양을 참조해야 합니다.

자주 묻는 질문

편조(braided) 파이어슬리브와 편직(knitted) 파이어슬리브의 주요 차이점은 무엇인가요?

유리섬유 직물 구조의 차이입니다. 편조 파이어슬리브는 교차된 실을 사용하는 반면, 편직 파이어슬리브는 연결된 고리를 사용합니다. 완성된 실리콘 코팅, 벽 구조 및 치수도 비교에 포함되어야 합니다.

편직 파이어 슬리브가 항상 더 유연한가요?

아닙니다. 편직 기재가 유용한 순응성을 제공할 수 있지만, 완성된 슬리브를 비교해야 합니다. 굽힘 유연성, 직경 팽창 및 반복적인 움직임 중의 동작은 별개의 성능 요구사항입니다.

편직 파이어 슬리브가 편조 파이어 슬리브를 대체할 수 있나요?

적용 분야에서 허용되는 경우 대안으로 고려될 수 있지만, 공칭 규격을 맞추는 것만으로는 충분한 승인이 되지 않습니다. 설치, 치수, 열 요구사항 및 기존 구조를 명시하는 도면이나 자격 요구사항을 확인하십시오.

유압 호스에는 어떤 구조를 사용해야 하나요?

선택한 제품이 조립 요구사항을 충족하는 경우 둘 다 적합할 수 있습니다. 필요한 보호 기능부터 시작하여 라우팅, 피팅 여유 공간, 움직임 및 생산 설치 순서를 비교하십시오.

이미 설치된 조립품에는 어떤 구조가 더 좋은가요?

먼저 튜브형 슬리브를 적용할 수 있는 접근 가능한 끝단과 실행 가능한 경로가 있는지 확인하십시오. 이러한 접근이 불가능한 경우, 다른 튜브형 직물 구조가 문제를 해결해 줄 것으로 기대하기보다는 개폐형 구조를 검토하십시오.

편조 및 편직 파이어 슬리브 샘플 요청

호스 또는 케이블 치수, 가장 큰 피팅 치수, 보호 길이, 라우팅 도면, 열 노출 및 필요 수량을 BSTFLEX에 전달하십시오. 설치 단계 및 지정된 테스트나 승인 요구사항도 포함하십시오.

샘플 선택을 위한 시작점으로 편조 파이어 슬리브 및 편직 파이어 슬리브 제품 페이지를 활용하십시오. BSTFLEX는 제안된 제품에 대해 직경, 벽 구조, 절단 길이, 마킹 및 포장 요구사항을 평가할 수 있습니다.

제품 데이터, 샘플 평가 또는 OEM 견적 문의는 BSTFLEX로 연락해 주십시오. 나란히 비교하는 조립 시험이 필요한 경우 두 구조를 모두 명시하십시오.
