산업용 복사열 보호를 위한 알루미늄 유리섬유 테이프: 파이싱, 고정 및 에어 갭

알루미늄 파이버글래스 테이프는 산업용 호스, 케이블, 튜빙 및 기타 온도에 민감한 부품에 도달하는 복사열을 줄이도록 설계되었습니다. 그 성능은 단순히 은색 표면이 존재하는 것 이상에 좌우됩니다. 알루미늄 향한 방향, 열원과의 여유 거리, 겹침, 고정 방법 및 반사면의 상태 모두가 설치 결과에 영향을 미칩니다.

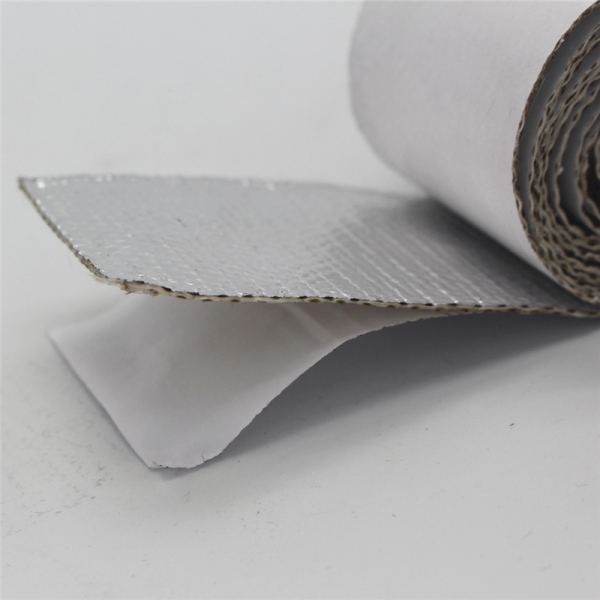

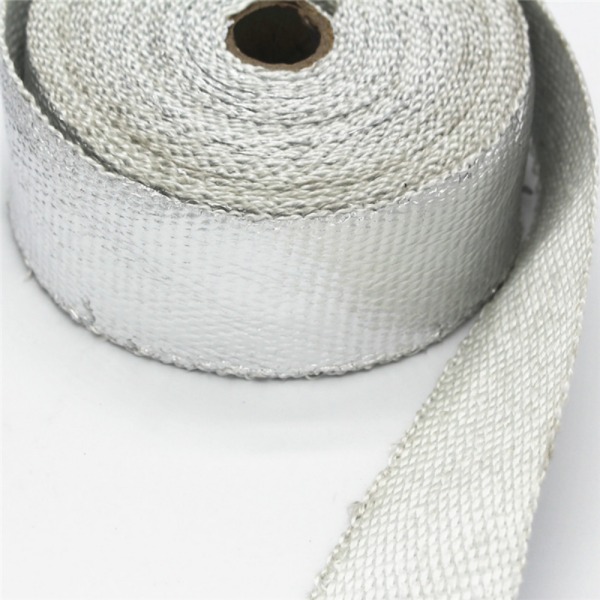

BSTFLEX 열 반사 알루미늄 파이버글래스 테이프는 파이버글래스 텍스타일과 알루미늄 면 처리 층을 결합한 제품입니다. 파이버글래스는 유연한 지지 텍스타일을 제공하며, 바깥쪽을 향한 알루미늄 표면은 복사열 전달을 줄이기 위한 것입니다. 이 글에서는 산업용으로 해당 구조를 지정하고 설치하는 방법을 설명합니다.

알루미늄 면 처리는 무엇을 변경하는가?

코팅되지 않은 파이버글래스 테이프는 주로 감싸기, 보온 및 국부 단열을 위한 단열 텍스타일로 선택됩니다. 알루미늄 면 처리를 추가하면 테이프의 노출된 표면이 변경됩니다.

이 면 처리는 다음을 제공할 수 있습니다:

• 복사열 보호를 위한 저방사율 표면;
• 반사면을 식별하는 데 도움이 되는 가시적인 외층;
• 기저의 파이버글래스 텍스타일을 위한 표면 보호;
• 실제 구조 및 노출된 가장자리에 따라 텍스타일 면의 직접적인 오염을 제한할 수 있는 장벽 층.

알루미늄 층은 얇은 테이프를 완전한 단열 시스템으로 바꾸지 않습니다. 전도, 대류 및 보호되지 않은 틈새를 통해 열이 보호된 부품에 여전히 도달할 수 있습니다. 따라서 선택은 전체 열 경로에서 시작되어야 합니다.

복사열은 접촉열과 다릅니다

복사열은 물리적 접촉 없이 더 뜨거운 표면에서 더 차가운 표면으로 이동합니다. 광택이 나는 알루미늄 면 처리 층은 열린 여유 공간을 사이에 두고 복사원을 마주할 때 가장 유용합니다.

반사면이 뜨거운 열원에 직접 눌려 있는 경우, 접촉 영역을 통한 전도성 열 전달이 중요해집니다. 그러한 조건에서는 반사율만으로는 열원을 향하는 올바르게 배향된 표면과 동일한 차폐 효과를 제공할 수 없습니다.

뜨거운 공정 라인 근처에 위치한 호스나 케이블의 경우, 일반적인 목적은 더 차가운 부품을 감싸고 알루미늄 면을 복사원을 향해 바깥쪽으로 배치하는 것입니다. 장비 설계가 허용하는 한 테이프는 보호하는 부품과 접촉할 수 있으며, 감싸인 부품과 뜨거운 열원 사이에는 여유 공간이 유지되어야 합니다.

외부 복사를 줄이기 위해 감싼 뜨거운 파이프의 경우, 열은 먼저 파이프에서 테이프로 전도됩니다. 알루미늄 면이 외표면의 복사를 줄일 수 있지만, 총 열 손실은 여전히 전체 단열 배치, 두께, 기류 및 설치에 따라 달라집니다.

알루미늄 표면을 열원을 향하도록 배치하십시오

반사면은 의도한 기능을 수행하기 위해 복사원을 선명하게 볼 수 있어야 합니다. 알루미늄 표면이 열원의 반대 방향을 향하거나 다른 비반사 층 아래에 묻혀 있는 경우, 예상되는 복사열 차단 효과가 감소할 수 있습니다.

감싸기 전에 다음을 확인하십시오:

• 주요 복사열원;
• 보호된 부품;
• 가장 강한 노출이 발생하는 방향;
• 브래킷, 가드 또는 인접 부품에 의해 가려진 영역;
• 둘 이상의 방향에서 열이 부품에 도달할 수 있는 위치.

여러 방향에서 노출이 발생하는 경우, 단일 좁은 스트립은 완전한 커버리지를 제공하지 못할 수 있습니다. 실제 조립품의 경로와 감싸기 패턴을 검토하십시오.

어떤 공기 간격이 필요한가?

모든 알루미늄 파이버글래스 테이프 설치에 올바른 보편적인 공기 간격 치수는 없습니다. 필요한 여유 공간은 열원 온도, 열원 크기, 노출 각도, 기류, 부품 온도 한계, 테이프 구조 및 주변 형상에 따라 달라집니다.

중요한 원칙은 반사 표면이 열원을 향해 열린 공간이나 여유 공간을 마주해야 한다는 것입니다. 이러한 분리를 통해 알루미늄 면에서 복사 교환이 일어날 수 있습니다. 또한 뜨거운 열원과의 직접적인 전도성 접촉을 줄여줍니다.

산업용 장비의 경우 도면이나 물리적 조사를 통해 사용 가능한 여유 공간을 결정하십시오. 그런 다음 대표적인 작동 조건에서 보호된 부품의 온도를 확인하십시오.

특정 설치 조건에서 테스트를 거치지 않은 경우 고정된 온도 저감 수치를 광고하지 마십시오. 개방된 실험실 환경에서 성능이 우수한 테이프도 콤팩트한 인클로저에서는 다른 결과를 낼 수 있습니다.

겹쳐 감기가 커버리지와 적층 두께를 제어함

현재 BSTFLEX p93 제품 정보에는 50% 겹쳐 감는 방식이 설명되어 있습니다. 50% 겹침 상태에서는 각 회전이 이전 회전의 절반을 덮으므로, 직선으로 감긴 대부분의 영역에 약 두 겹이 형성됩니다.

겹쳐 감기는 다음 요소에 영향을 미칩니다:

• 커버리지 연속성;
• 마감 두께;
• 소재 소비량;
• 곡선부에서의 유연성;
• 오염이나 마모에 노출되는 절단면의 수.

무조건 겹쳐 감기를 많이 한다고 해서 좋은 것은 아닙니다. 과도한 적층은 클램프, 커넥터 및 장비 간섭을 유발할 수 있습니다. 겹침이 너무 적으면 복사열이 보호 부품에 닿는 틈이 생길 수 있습니다.

설치 지침에 겹침 비율을 명시하고 수량 산정 시 동일한 값을 사용하십시오. 양산 수량을 승인하기 전에 곡선부, 분기점 및 직경 전환부에서 랩핑을 테스트해 보세요.

반사면을 매끄럽고 노출된 상태로 유지하십시오

반사 표면은 깨끗하고 연속적이며 열원을 향해 있을 때 가장 잘 작동합니다. 심한 구김, 찢어짐, 구멍, 심한 오염 및 손상된 이음새는 사용 가능한 반사 면적을 줄일 수 있습니다.

설치 중 주의사항:

• 도구로 알루미늄 표면을 찌그러뜨리지 마십시오;
• 날카로운 하드웨어 위로 테이프를 끌지 마십시오;
• 가능한 한 오일, 먼지 및 공정 잔여물이 반사면에 닿지 않도록 하십시오;
• 테이프가 매끄럽게 놓일 수 있는 감기 각도를 사용하십시오;
• 노출된 가장자와 종단점을 검사하십시오.

사용 중에는 유지보수 검사 시 알루미늄 면을 포함시키십시오. 오염이나 손상으로 인해 본래의 역할을 수행하지 못하는 경우 승인된 절차에 따라 랩을 청소하거나 교체하십시오.

부품 손상 없이 기계적 고정 장치 사용

p93 구조는 기계적으로 고정되는 랩으로 제시됩니다. 현재 제품 정보에는 설치 후 고정하는 가능한 방법으로 안전 와이어, 클램프, 타이 또는 실리콘 테이프가 등재되어 있습니다.

선택된 고정 방식은 온도, 진동 및 주변 환경에 적합해야 합니다. 알루미늄 표면층을 절단하거나 아래의 호스, 케이블, 튜빙 또는 단열재를 손상시키지 않고 랩을 고정해야 합니다.

호스나 케이블의 경우 과도한 국부 압력을 피하십시오. 팽팽한 금속 타이는 응력 지점이 되거나 부드러운 외피를 손상시킬 수 있습니다. 와이어나 밴드를 사용하는 경우 재질, 폭, 가장자리의 상태 및 간격을 정의하십시오.

고정 지점은 테이프를 보호된 부품에서 당겨내거나 복사열원에 대한 감싸지지 않은 시선 경로를 노출해서는 안 됩니다. 부품이 작동 범위를 이동한 후 시작점, 종료점 및 전환부를 확인하십시오.

일반 알루미늄 유리섬유 테이프 대 접착제 부착형 테이프

기계적으로 고정되는 알루미늄 유리섬유 테이프와 접착제가 부착된 알루미늄 유리섬유 테이프는 서로 다른 제품 구조입니다.

일반 랩은 작업자가 부품을 나선형으로 감고 승인된 기계적 방법으로 고정할 수 있는 곳에 유용합니다. 주 위치 결정 층으로 감압성 접착제에 의존하는 것을 방지합니다.

직접 배치, 다이컷 형상 또는 설치 위치 지정이 필요한 경우 별도의 접착제 부착형 알루미늄 유리섬유 테이프를 평가하십시오. 해당 구조에서는 접착제 화학 성분, 적용 온도 및 사용 온도를 유리섬유 및 알루미늄 층과 별도로 지정해야 합니다.

은색 표면이 있다는 이유만으로 두 제품을 상호 교환 가능한 것으로 취급하지 마십시오. 백킹 구조는 설치, 유연성, 마감 두께 및 온도 한계에 영향을 미칩니다.

이 제품을 HVAC 호일 실링 테이프와 혼동하지 마십시오

알루미늄 호일 테이프로 설명되는 많은 제품은 덕트 이음새, 증기 밀봉 또는 일반 HVAC 작업을 위해 설계된 얇은 감압성 테이프입니다. 알루미늄 유리섬유 단열 테이프는 산업용 열 보호를 위해 의도된 강화 직물 구조입니다.

구매하기 전에 다음을 확인하십시오:

• 백킹이 유리섬유 직물인지 지지대가 없는 호일인지 여부;
• 제품에 PSA 백킹이 있는지 여부;
• 마감 두께;
• 의도한 열전달 기능;
• 전체 구조물의 사용 온도 한계;
• 기계적 고정이 필요한지 여부.

기술적 검토 없이 호일 덕트 밀봉 테이프를 기계적으로 고정되는 산업용 파이버글라스 랩으로 대체해서는 안 됩니다.

작동 온도와 융점을 구분

현재 p93 제품 페이지에는 전체 테이프의 작동 온도 범위와 함께 이보다 높은 융점 값이 별도로 기재되어 있습니다. 더 높은 이 수치를 연속 사용 온도로 사용해서는 안 됩니다.

알루미늄 마감 직물의 경우, 사용 가능한 온도는 파이버글라스 구조, 알루미늄 레이어, 적층 방식, 표면 상태 및 기계적 부하에 의해 제한될 수 있습니다. 정확한 생산 구조에 대한 사용 데이터 시트를 요청하십시오.

적용 환경에 단기 피크 구간이 포함된 경우, 최고 온도와 지속 시간을 별도로 제공하십시오. 연속 및 피크 노출 사양 대신 명확하지 않은 “극열” 표기를 사용하지 마십시오.

테이프 폭뿐만 아니라 보호 대상 부품의 치수도 측정

현재 BSTFLEX 페이지에는 25 mm에서 200 mm까지의 표준 테이프 폭, 1.5 mm의 공칭 두께, 30 m 롤 길이가 기재되어 있습니다. 이는 공급 참고용이며, 올바른 폭은 부품 및 설치 환경에 따라 결정됩니다.

RFQ 제출 시 제공 항목:

• 호스, 케이블, 튜브 또는 파이프의 외경;
• 보호가 필요한 길이;
• 열원까지의 사용 가능한 간격;
• 테이프 폭 및 겹침 방식을 고려한 치수;
• 감는 횟수;
• 고정 방식;
• 일반 및 피크 노출 온도;
• 보호 부품의 허용 최고 온도;
• 진동, 이동, 오일 또는 화학물질 노출 조건;
• 수량 및 포장 요구 사항.

설치에 메인 부품보다 큰 피팅이나 커넥터가 포함된 경우, 해당 지점 주변의 랩과 여유 공간도 함께 크기를 조절하십시오.

대표 조건 하에서 설치된 조립품 승인

유용한 샘플 승인 과정에서는 의도된 형상에서 테이프를 평가해야 합니다. 제안된 겹침, 방향 및 고정 방법으로 설치한 다음, 조립품을 대표적인 작동 조건에 노출하십시오.

기록:

• 열원 온도;
• 열원과 테이프 사이의 거리 및 방향;
• 주위 기류;
• 보호된 부품의 온도;
• 작동 주기의 지속 시간;
• 노출 전후의 표면 상태;
• 랩의 이동 또는 변위;
• 고정 부품의 상태.

보호 대상 부품에 최고 허용 온도가 있는 경우 해당 값을 허용 기준으로 사용하십시오. 테이프의 은색 외관이 부품이 한계 온도 이내로 유지되었음을 증명하는 것은 아닙니다.

산업용 복사열 보호를 위한 알루미늄 파이버글래스 테이프 견적 요청

BSTFLEX 공급 항목: 열반사 알루미늄 파이버글래스 테이프복사열에 노출되는 산업용 호스, 케이블, 튜빙 및 파이프 작업용입니다. OEM 및 유지보수 공급을 위해 표준 및 요청 폭, 길이, 포장 사양을 검토할 수 있습니다.

부품 치수, 열원 위치, 사용 가능한 간격, 작동 온도, 고정 방법 및 필요 수량을 보내주십시오. 열원과 보호 대상 부품을 설명하기 어려운 경우 도면이나 설치 사진을 첨부하십시오.

기타 산업용 직물, 코팅, 점착형 및 가스켓 구조에 대해서는 다음을 비교해 보십시오: BSTFLEX 산업용 고온 테이프 제품군.

산업용 복사열 애플리케이션에 사용할 알루미늄 파이버글래스 테이프 견적을 요청하세요.
