맞춤형 필터 단열 커버를 주문하려면 어떤 정보가 필요합니까?

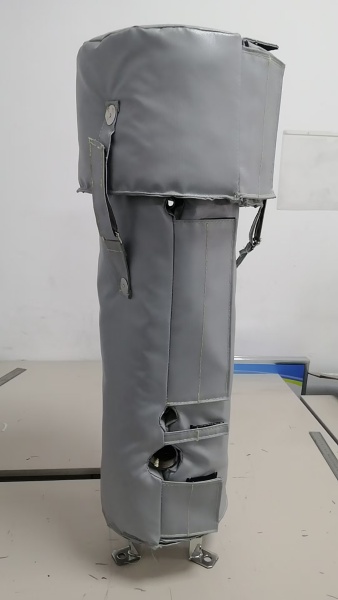

맞춤형 필터 단열 커버는 산업용 필터 하우징, 바스켓 스트레이너, Y-스트레이너, 카트리지 필터 용기 또는 공정 여과 장치의 실제 형상에 맞도록 설계됩니다. 필터 본체에는 플랜지, 배관 연결부, 게이지, 드레인, 핸들, 브래킷, 클램프, 탈착식 커버 등이 포함되는 경우가 많기 때문에 제작 전에 정확한 정보가 필요합니다.

견적 전에 제공되는 정보가 정확할수록 최종 단열 커버는 장비에 더 잘 맞습니다. 정확한 치수는 열 성능을 향상시키고 설치 문제를 줄이며, 유지보수 시 커버를 더 쉽게 탈착하고 재설치할 수 있도록 도와줍니다.

1. 기본 필터 하우징 치수

필요한 첫 번째 정보는 필터 하우징의 주요 크기입니다. 이 치수는 제조사가 재료 사용량, 단열 범위, 커버 형상 및 생산 비용을 추정하는 데 도움이 됩니다.

2. 배관 입구 및 출구 위치

대부분의 산업용 필터는 입구 및 출구 포트를 통해 공정 배관에 연결됩니다. 단열 커버는 이러한 배관 연결부 주변에 정확한 개구부 또는 분할선을 포함해야 합니다. 입구와 출구 위치가 정확하게 측정되지 않으면 설치 시 커버가 장비에 맞지 않을 수 있습니다.

• 입구 배관 직경
• 출구 배관 직경
• 배관 중심선과 필터 본체 가장자리 사이 거리
• 배관 방향: 수평, 수직, 측면 장착, 상부 장착 또는 하부 장착
• 연결된 배관 구간도 단열이 필요한지 여부

3. 플랜지 크기 및 볼트 간격

플랜지는 필터 하우징, 스트레이너 및 공정 여과 용기에서 흔히 사용됩니다. 맞춤형 탈착식 단열 커버는 플랜지 두께, 볼트 헤드, 너트 및 향후 유지보수 작업을 위한 충분한 여유 공간을 제공해야 합니다.

플랜지 직경, 플랜지 두께, 볼트 원 위치 및 접근이 필요한 모든 영역을 제공해 주십시오. 자주 개방되는 필터의 경우, 탈착을 쉽게 하기 위해 플랜지 분리 섹션 또는 분할 구조로 설계할 수 있습니다.

4. 게이지, 드레인, 벤트, 핸들 및 브래킷 위치

작은 구성 요소들이 실제 사용에서 단열 커버의 실용성을 결정하는 경우가 많습니다. 압력 게이지, 드레인 밸브, 벤트 포트, 핸들, 리프팅 러그, 클램프, 지지 브래킷 및 명판은 개구부, 플랩, 보강된 가장자리 또는 노출된 접근 영역이 필요할 수 있습니다.

• 압력 게이지 위치 및 필요한 가시성
• 드레인 및 벤트 밸브 위치
• 핸들, 리프팅 러그 또는 클램프 밴드 위치
• 지지 브래킷 또는 장착 풋 위치
• 명판 또는 검사 라벨 위치
• 작동 또는 검사를 위해 항상 개방되어 있어야 하는 모든 부분

5. 운전 온도 및 표면 온도 목표

운전 온도는 적절한 외피 원단, 단열 코어, 내피, 봉제 실 및 체결 시스템을 선택하는 데 필수적입니다. 증기 필터, 고온 오일 필터, 화학 여과 시스템 및 배기 관련 필터는 서로 다른 재료 조합이 필요할 수 있습니다.

목표 외부 표면 온도가 있다면 함께 제공해야 합니다. 예를 들어 일부 공장은 주로 열 보존을 위해 단열을 요구하는 반면, 다른 곳은 작업자 보호 및 낮은 접촉 온도에 중점을 둡니다. 이 정보는 단열 두께와 재료 구조를 결정하는 데 도움이 됩니다.

6. 설치 환경

설치 환경은 원단 코팅, 보강, 봉제 및 금속 하드웨어 선택에 영향을 줍니다. 깨끗한 증기실의 실내에 설치된 필터는 오일 미스트, 화학물질 비산, 염분 분무 또는 심한 기계적 마모가 있는 실외 설치 필터와 동일한 외피가 필요하지 않을 수 있습니다.

선호 체결 방식

체결 시스템은 온도, 유지보수 빈도, 진동 수준 및 설치 공간에 맞아야 합니다. 자주 개방되는 장비의 경우, 퀵 릴리스 잠금 장치는 유지보수 시간을 줄일 수 있습니다. 고온 또는 중부하 구역에서는 금속 체결 방식이 선호될 수 있습니다.

• 빠른 설치 및 제거를 위한 훅앤루프 테이프
• 더 강한 기계적 고정을 위한 스테인리스 버클
• 조절 가능한 잠금을 위한 스트랩 및 D링
• 소형 맞춤형 커버용 스냅 패스너
• 고온 또는 진동이 발생하기 쉬운 환경용 와이어 레이싱

8. 유지보수 빈도 및 커버 설계

주문 전에 필터가 얼마나 자주 개방되는지와 유지보수 시 접근해야 하는 부위를 확인하는 것이 중요합니다. 매주 세척되는 필터는 정기 셧다운 시에만 점검되는 필터와 다른 커버 설계가 필요할 수 있습니다.

자주 유지보수가 필요한 경우, 서비스 영역만 노출하도록 여러 섹션으로 커버를 설계할 수 있습니다. 유지보수가 드문 경우에는 더 단순한 전체 커버로도 충분할 수 있습니다. 목표는 정기적인 유지보수를 실용적으로 수행하면서 단열 효과를 유지하는 것입니다.

9. 사진, 도면, 샘플 또는 측정 시트

명확한 시각 정보는 설계 오류를 줄이는 데 도움이 됩니다. 기술 도면이 가장 이상적이지만, 치수가 표시된 사진도 유용합니다. 교체 프로젝트의 경우 기존 단열 커버 샘플도 참고 자료로 사용할 수 있습니다.

• 정면, 측면, 상단 및 연결 지점 사진
• 사진 또는 스케치에 표시된 치수
• 장비 도면 또는 필터 하우징 데이터 시트
• 교체 생산을 위한 기존 커버 샘플
• 필터 주변 설치 공간 제한

10. 수량, 라벨링 및 OEM 요구사항

OEM 장비 제조업체, 엔지니어링 계약업체, 유통업체 및 유지보수 회사의 경우 추가 프로젝트 정보가 필요할 수 있습니다. 여기에는 부품 번호, 태그 라벨, 포장 요구사항, 색상 선호, 설치 지침 및 반복 주문 식별 정보가 포함될 수 있습니다.

• 각 사이즈 또는 필터 모델별 필요 수량
• 장비 태그 번호 또는 프로젝트 참조 번호
• 프라이빗 라벨 또는 고객 부품 번호
• 특수 포장 요구사항
• 설치 방향 표시 또는 경고 라벨
• 배치 생산 또는 단일 맞춤 요구사항

권장 주문 체크리스트

견적을 요청하기 전에 다음 정보를 준비하십시오:

• 필터 유형: basket strainer, Y-strainer, cartridge filter housing, steam filter, hot oil filter 또는 기타 유형
• 본체 직경 및 길이
• 입구 및 출구 배관 크기 및 위치
• 플랜지 크기 및 볼트 간격
• 게이지, 드레인, 벤트, 핸들, 브래킷 및 클램프 위치
• 운전 온도 및 목표 외부 표면 온도
• 실내 또는 실외 설치 환경
• 필요한 단열 두께(지정된 경우)
• 선호하는 고정 방식
• 사진, 도면, 샘플 또는 측정 시트
• 수량 및 OEM 라벨링 또는 포장 요구사항

BSTFLEX에서 맞춤형 필터 단열 커버 주문

BSTFLEX는 산업용 필터 하우징, basket strainers, Y-strainers, cartridge filters, steam systems, hot oil systems, chemical processing equipment, marine piping systems, power plants 및 OEM machinery용 맞춤형 탈착식 필터 단열 커버를 제조합니다. 각 커버는 도면, 사진, 샘플 또는 상세 현장 측정에 따라 제작될 수 있습니다.

Our "맞춤형 탈착식 필터 단열 커버 는 fiberglass fabric, silicone coated fiberglass fabric, PTFE coated fiberglass fabric, aluminum foil fiberglass fabric, stainless steel mesh, silica insulation mat, ceramic fiber insulation mat, stainless steel buckles, hook-and-loop closures, straps 또는 wire lacing으로 맞춤 제작할 수 있습니다.

FAQ

도면 없이 필터 단열 커버를 제작할 수 있나요?

네. 명확한 사진, 표시된 치수, 측정 시트, 샘플 또는 장비 데이터로 커버를 설계할 수 있습니다. 도면은 도움이 되지만 항상 필요한 것은 아닙니다.

맞춤형 필터 단열 커버에서 가장 중요한 치수는 무엇인가요?

가장 중요한 치수에는 필터 본체 직경, 본체 길이, 배관 연결 위치, 플랜지 크기, 게이지 위치, 드레인 위치 및 핸들 또는 브래킷 간격이 포함됩니다.

운전 온도를 제공해야 하나요?

네. 올바른 원단, 단열재 코어, 봉제 실 및 고정 방식을 선택하기 위해 운전 온도가 필요합니다.

커버에 게이지 및 드레인용 개구부를 포함할 수 있나요?

네. 압력 게이지, 드레인, 벤트, 핸들, 브래킷 및 배관 연결부를 위해 맞춤 컷아웃, 플랩, 보강된 개구부 및 노출 서비스 영역을 추가할 수 있습니다.

단열 커버를 반복 유지보수용으로 제작할 수 있나요?

네. 반복적인 탈착 및 재설치를 지원하기 위해 탈착 가능한 섹션, 퀵 릴리스 고정 장치, 스트랩, 버클 또는 와이어 레이싱으로 설계할 수 있습니다.
