OEM 호스 조립품용 폴리에스터 유압 호스 슬리브: 크기 조정, 마모 및 공급 옵션

구매 주문서에 "폴리에스터 호스 슬리브"라고만 적혀 있으면 공급업체는 직물 구성, 사용 가능한 내부 크기, 최종 길이 및 공급 형식 등 여러 가지 사항을 결정해야 합니다. 이러한 세부 사항에 따라 자재가 조립대에 바로 사용할 수 있는 상태로 도착할지, 아니면 추가적인 분류, 절단 및 적합성 검사가 필요할지가 결정됩니다.

폴리에스터 유압 호스 슬리브는 호스 표면의 마모를 방지하기 위해 선택된 외부 섬유 커버입니다.이는 호스의 압력 유지 구조와는 별개입니다. OEM 호스 어셈블리의 경우, 실제 호스 둘레의 슬리브 치수, 설치 순서 및 마모 조건을 명시한 다음, 공급 및 검사 방법에 대해 협의해야 합니다.

BSTFLEX폴리에스터 유압 호스 보호 슬리브이 가이드는 내마모성 제품에 초점을 맞춘 소싱을 위한 출발점을 제공합니다. 다음 구매 가이드에서는 문의 내용, 샘플 비교 방법, 생산 승인 전 확정해야 할 공급 관련 세부 사항을 다룹니다.

호스 도면부터 시작하세요. 슬리브 폭부터 시작하지 마세요.

완성된 호스의 외부 치수를 사용하십시오. 공칭 호스 내경과 대시 크기는 서로 다른 측정값이며, 둘 다 보호 슬리브 내부에 필요한 여유 공간을 결정하지 않습니다. 피팅을 부착한 후 설치 시 슬리브가 통과해야 하는 가장 큰 피팅 프로파일을 포함하십시오.

호스 묶음의 경우, 의도된 배열 방식과 전체 외부 형상을 제공하십시오. 호스 직경을 단순히 더하여 필요한 슬리브 크기를 계산하지 마십시오. 또한 호스 묶음이 호스의 이동 및 유지보수 요구 사항에 적합한지 확인하십시오.

이것은 문의 체크리스트이지 제품 사이즈 차트가 아닙니다.펼쳤을 때의 너비는 내경이 아니며, 호스 외경으로 대체해서도 안 됩니다. 제시된 구조의 적합 범위를 확인하고 실제 조립품에서 샘플을 검사하십시오. 다른 슬리브 시리즈의 치수를 그대로 사용할 경우, 제품이 동일한지 반드시 확인해야 합니다.

슬리빙이 조립 공정에서 어떤 위치에 적용되는지 합의합니다.

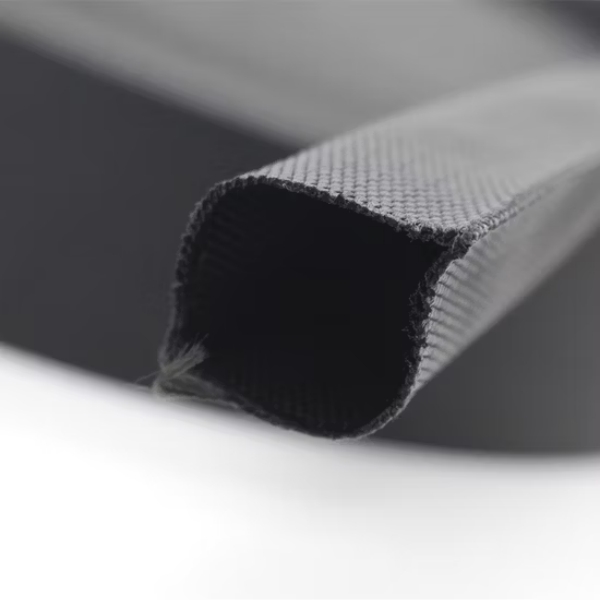

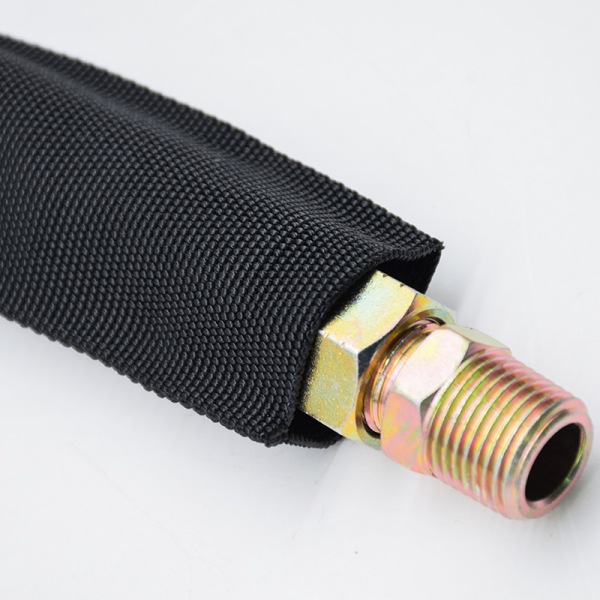

관형 폴리에스터 슬리브의 경우, 호스 끝단 피팅 전 또는 후에 설치할지 결정하십시오. 압착, 압력 테스트, 식별 및 최종 검사를 위한 접근성을 포함하여 호스 조립자와 설치 순서를 협의하십시오. 보호 덮개는 승인된 호스 및 피팅 조립 절차를 방해해서는 안 됩니다.

호스 본체에 맞는 슬리브가 조립된 커플링을 통과하지 못할 수도 있습니다. 반대로, 단순히 피팅을 피하기 위해 훨씬 큰 슬리브를 선택하면 호스에 제대로 맞지 않을 수 있습니다. 이러한 문제는 생산 담당자에게 맡기기보다는 샘플 승인 단계에서 해결해야 합니다.

기존 설치물에 실질적인 끝단 접근이 불가능한 경우, 탈착식 구조물을 별도로 검토하십시오.나일론 호스 슬리브로 감싸는 형태설치 방법과 재질이 다르므로 폴리에스터 제품과 호환되는 제품이 아닙니다.

조립 도면에 필요한 슬리브 끝단 위치를 표시하십시오. 검사 지점과 필요한 호스 식별 지점에 접근할 수 있도록 하고, 끝단 고정 방법을 명시하십시오. 설치된 장비에 보호 장치를 장착하거나 검사하기 전에, 저장된 에너지 제어를 포함하여 장비의 정지, 격리 및 감압 절차를 따르십시오.

실제 접촉에 대한 마모도를 평가하십시오.

재질을 비교하기 전에 마모 원인을 설명하십시오. 호스가 다른 호스와 마찰하거나, 브래킷을 가로질러 이동하거나, 거친 기계 표면에 닿는 경우 등 다양한 마모 상황에 대한 평가 조건이 존재합니다. 접촉이 발생하는 위치와 호스의 이동 경로를 보여주는 사진이나 표시된 도면을 제출해 주십시오.

샘플 비교를 위해서는 마모 시험 방법 및 버전, 시편 구조, 지지대 배치, 접촉면, 적용 하중 및 종료 시점을 요청하십시오. 이러한 세부 정보가 없는 사이클 수 계산만으로는 완전한 구매 사양으로 간주할 수 없습니다. 서로 다른 시험 방법이나 다른 슬리브 구조에서 얻은 결과는 직접적으로 상호 교환하여 사용할 수 없습니다.

적용 분야에 적합한 허용 기준을 합의한 후, 대표적인 조립체에 제안된 슬리브를 장착하여 평가하십시오. 승인된 평가 절차에 따라 슬리브의 적용 범위, 움직임, 적합성 및 국부적인 마모를 관찰하십시오. 실험실 마모 시험 결과만으로는 다양한 작동 조건에서 사용되는 기계의 수명을 보장할 수 없습니다.

두꺼운 커버로 보완하려 하기보다는 부적절한 배관 경로, 날카로운 모서리 접촉 및 불충분한 지지력을 바로잡아야 합니다. 폴리에스터 마모 방지 슬리브는 외부 마모층을 추가하는 것이지, 호스의 구조적 지지대 역할을 하거나 손상된 호스를 다시 사용할 수 있도록 하는 방법이 아닙니다.

온도, 유체 노출 및 화염 요구 사항을 별도로 유지하십시오.

폴리에스터는 섬유 계열을 나타내는 것이지 제품의 전체 사양을 나타내는 것은 아닙니다. 필요한 경우 원사 또는 직물 구조, 두께, 코팅 또는 마감 처리, 그리고 사용 조건을 명시하십시오. 재질 이름이 같다고 해서 착용감이나 성능이 동일하다고 가정하지 마십시오.

정상 및 최고 온도, 노출 시간, 주변 열원, 유압유, 세척제 또는 기타 화학 물질과의 접촉 예상 횟수를 제공하십시오. 화학 물질 적합성 검토를 위해 물질, 농도, 온도 및 접촉 패턴을 명시하십시오. 무조건적인 "화학 물질 내성" 설명에 의존하기보다는 제공된 구조물에 적합한지 확인하십시오.

프로젝트에서 내화성을 명시한 경우, 다음 사항을 검토하십시오.난연성 폴리에스터 호스 슬리브별도 선택 사항입니다. MSHA에서 지정한 용도의 경우, 견적 제품에 대한 승인 세부 정보를 요청하십시오. 한 슬리브 등급의 승인을 다른 등급으로 확장하지 마십시오.

내화성 및 내마모성은 파열 방지 또는 미세 누출 방지 기능을 보장하지 않습니다. 이러한 요구 사항을 충족하려면 관련 보호 시스템에 대한 별도의 증거가 필요합니다. 또한 외부 슬리브는 호스의 정격 작동 압력이나 유체 온도 한계를 높이지 않습니다.

롤 형태, 절단된 최종 길이 및 조립 팩을 비교해 보세요.

미터당 최저 가격이 반드시 설치당 최저 비용을 의미하는 것은 아닙니다. 폴리에스터 호스 슬리브 견적을 요청하실 때는 아래 규격들을 귀사의 절단 설비, 부품 구성 및 조립 공정과 비교해 보십시오. 선택하신 규격의 가용성과 상업적 조건을 반드시 확인하셔야 합니다.

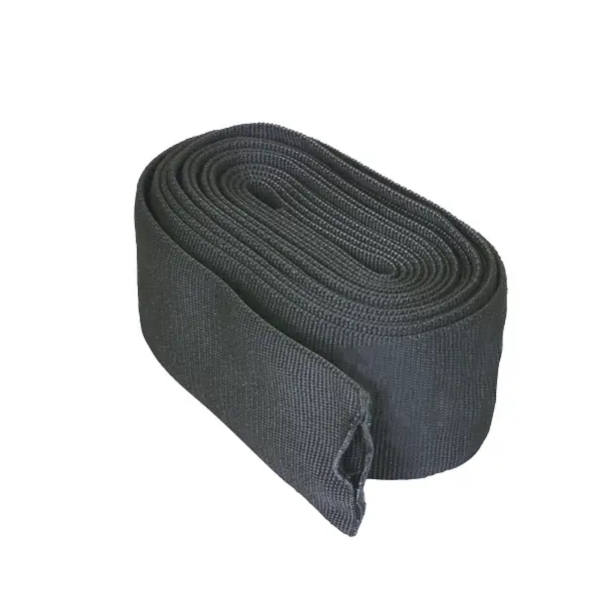

롤 형태로 구매할 경우, 명시된 길이가 연속적이어야 하는지 여부와 짧은 길이는 어떻게 처리할지 협의하십시오. 절단된 제품의 경우, 합의된 모서리 처리 후의 최종 치수를 명시하십시오. 모든 절단 제품이 열접착 처리된다거나 하나의 마감 방법이 모든 구조에 적합하다고 가정하지 마십시오.

견적은 사용 가능한 자재, 절단 및 마감, 폐기물, 식별, 포장 및 조립 처리 등 동일한 기준으로 비교하십시오. 샘플 수량, 초기 주문량, 예상 반복 수요 및 납품 패턴을 각각 명시하십시오. 예측치는 공급 계획에 도움이 되지만, 합의가 없는 한 확정된 출고 수량으로 간주해서는 안 됩니다.

샘플을 승인하고 생산 사양을 기록하십시오.

승인된 샘플은 도면 수정 내역 및 검사 요구 사항과 함께 보관하십시오. 폴리에스터 재질, 치수, 측정 조건, 최종 마감 처리 및 표시 또는 포장 세부 정보를 기록하십시오. 외관만으로는 동등한 대체품을 식별하기에 충분하지 않습니다.

대표적인 호스 조립체에 대해 관련 피팅 프로파일 및 벤드를 포함하여 첫 번째 시제품을 검사하십시오. 슬리브가 계획대로 설치될 수 있는지, 의도된 마모 영역을 덮는지, 클램프 또는 검사에 방해가 되지 않는지 확인하십시오. 재생산을 승인하기 전에 결과를 기록하십시오.

생산 로트 식별 방법과 입고 검사 항목에 대해 합의하십시오. 공급업체에게 원사 구조, 직물 구조, 코팅, 치수 또는 마감 공정을 변경하기 전에 미리 알려줄 것을 요청하십시오. 어떤 변경 사항에 대해 새로운 샘플 제출이나 재평가가 필요한지 명확히 정의하십시오.

BSTFLEX의OEM 및 맞춤형 제조 서비스신청서 검토, 샘플 개발 및 생산 승인 과정을 포함합니다. 구매 사양을 확정하기 전에 해당 과정을 통해 제안된 폴리에스터 슬리브를 확인하십시오. 최소 주문 수량 및 납기는 제품 및 맞춤 제작 수준에 따라 다릅니다.

폴리에스터 호스 슬리브 구매 관련 질문

하나의 슬리브 크기로 여러 호스 어셈블리 부품 번호를 커버할 수 있습니까?

가능할 수도 있지만, 각 조립품의 적합성과 설치 경로를 확인해야 합니다. 호스의 외경, 피팅 프로파일, 보호 길이 및 배선 경로는 다를 수 있습니다. 공칭 호스 내경에만 의존하지 말고 모든 관련 도면을 기준으로 공통 크기를 승인하십시오.

폴리에스터 호스 슬리브는 자동으로 난연성을 갖나요?

폴리에스터라는 단어만으로는 난연성 등급을 추론해서는 안 됩니다. 필요한 성능을 명시하고 견적서에 제시된 구조에 대한 문서를 확보하십시오. 표준 마모 방지 슬리브와 별도로 검증된 난연 등급을 구분하여 관리하십시오.

유용한 샘플 요청을 위해서는 무엇이 필요합니까?

호스 도면 또는 치수, 피팅 프로파일, 보호 길이, 마모 조건 및 제안된 공급 형식을 보내주십시오. 샘플이 통과해야 하는 검사 항목도 포함하십시오. 명확한 평가 목적이 있는 샘플은 표준 슬리브를 무턱대고 요청하는 것보다 훨씬 유용합니다.

폴리에스터 호스 슬리브 샘플 또는 OEM 공급을 요청하세요.

~을 위해BSTFLEX 폴리에스터 보호 호스 슬리브호스의 외경, 최대 연결 프로파일, 적용 길이, 적용 조건 및 필요한 테스트 정보를 보내주십시오. 요청하시는 롤 또는 완제품 형태, 수량, 포장 요구 사항 및 목표 납기일을 추가해 주십시오.

호스 조립 도면 또는 구매 사양서를 BSTFLEX에 보내주십시오.여러 종류의 외부 보호가 필요한 기계의 경우 다음을 사용하십시오.유압 호스 보호 장치 선택 페이지각 노출 상황에 적합한 제품을 식별하기 위해서입니다.
