교체를 위한 올챙이 가스켓(Tadpole Gasket) 측정 방법

올챙이형(tadpole) 가스켓을 교체하기 위해 측정하려면 벌브(bulb)의 높이와 너비, 장착 테일(mounting-tail) 치수, 전체 프로파일 너비, 코어 구조 및 필요한 길이를 기록하십시오. 그런 다음 벌브 접촉 위치에서 장비의 닫힌 간격을 측정하십시오.마모된 샘플은 이전 구조를 식별하는 데 도움이 되지만, 압축된 치수를 새 씰의 사양으로 자동으로 간주해서는 안 됩니다.

산업용 오븐 도어, 용광로 액세스 패널 또는 가열된 인클로저의 경우, 교체품은 장착 방식에 맞아야 하며 장비가 닫힐 때 필요한 접촉을 제공해야 합니다. 눈에 보이는 직물을 맞추거나 가장 가까운 벌브 직경을 주문하는 것은 작업의 일부일 뿐입니다.

다음 측정 워크플로우는 샘플, 장비 형상 및 작동 요구 사항을 하나의 교체 사양으로 통합합니다.

설치된 가스켓으로 시작

아무것도 제거하기 전에, 공인 유지보수 담당자가 OEM 지침 및 현장 절차에 따라 장비를 안전하게 조치하도록 하십시오. 위험 에너지를 제어하고, 뜨거운 부품을 식히고, 갇힌 압력을 해결하고, 움직일 수 있는 도어나 덮개를 고정하십시오. 측정값을 얻기 위해 전원이 켜져 있거나 지지되지 않는 닫힘 메커니즘에 손을 넣지 마십시오.

제자리에 있는 가스켓을 촬영하십시오. 벌브가 어느 방향을 향하고 있는지, 테일이 어디에 고정되어 있는지, 씰이 모서리를 어떻게 통과하는지 보여주십시오. 상단 경첩 쪽 모서리와 같은 기준 위치를 표시하여 측정값과 샘플을 동일한 지점으로 추적할 수 있도록 하십시오.

또한 가능한 경우 장비 모델, 가스켓 부품 번호 및 도면 개정 번호를 기록하십시오. 기존 씰이 평평해지거나, 닳거나, 변위되거나, 금속에 닿아 마모된 곳을 기록하십시오. 이러한 관찰 내용을 의도된 치수와 별도로 보관하십시오. 손상된 부분은 원래 설계가 아닌 고장 상태를 기록하는 것입니다.

단면도에 중요 치수 기입

단면 스케치는 “1인치 올챙이형 가스켓”과 같은 라벨 없는 항목보다 유용합니다. 닫힘 방향과 실제 측정 끝점을 표시하십시오. 하나의 기본 단위 시스템을 사용하고 합의된 치수 공차를 명시하십시오.

원형 단면이 확립된 경우에만 벌브 직경을 사용하십시오. 평평해진 사용된 벌브는 관찰된 높이와 너비로 기록해야 하며, 추정된 원래 직경으로 변환해서는 안 됩니다.

누르지 않고 벌브 측정

공인 샘플을 늘리거나 둥근 모양으로 말지 않은 상태에서 편안한 상태로 두십시오. 초기 현장 측정의 경우, 벌브가 변형될 때까지 누르지 말고 캘리퍼스 면을 외부 덮개에 가볍게 접촉시키십시오. 구매 사양에 제어된 측정 압력이 필요한 경우 해당 방법을 대신 따르십시오.

동일한 방법을 사용하여 여러 식별된 위치에서 판독값을 취하십시오. 가능한 경우 비교적 손상되지 않은 섹션을 포함하십시오. 비정상적으로 높거나 낮은 판독값을 공칭 크기로 제시하기보다는 범위를 기록하십시오.

사용된 가스켓의 이완된 높이가 반드시 원래의 자유 높이는 아닙니다.샘플 측정값을 “사용된 상태(used condition)”로 표시하십시오. 사용하지 않은 예비품이나 승인된 원본 도면이 원래 치수를 확인하는 데 더 나은 참조 자료입니다. 둘 다 없는 경우, 조인트와 제안된 교체품을 검토할 때까지 공칭 치수를 미확정 상태로 두십시오.

테일 폭(Tail Width)을 전체 폭(Overall Width)과 별도로 유지하십시오

장착 테일은 고정 바 아래로 연장되거나, 모서리를 돌아가거나, 접힌 부분을 포함할 수 있습니다. 눈에 보이는 스트립을 전체 테일로 취급하기 전에 해당 세부 사항을 기록하십시오.

도면에 벌브 경계, 스티치 라인, 고정 가장자리 및 자유 테일 가장자리를 표시하십시오. 이는 서로 다른 카탈로그에서 서로 다른 치수 문자나 참조 지점을 사용할 때 발생하는 모호함을 제거합니다. 이중 테일 프로파일의 경우, 두 연장부가 동일하다고 가정하지 말고 각각 독립적으로 측정하십시오.

벌브를 의도한 접촉 라인에서 멀어지게 하지 않고도 교체용 테일을 고정할 수 있는지 확인하십시오. 전체 폭을 맞추는 것만으로는 벌브가 올바른 위치에 안착된다는 보장이 없습니다.

벌브가 실제로 밀봉되는 닫힌 간격(Closed Gap)을 측정하십시오

유효 간격은 벌브의 접촉 위치에 있으며, 반드시 도어의 눈에 보이는 바깥쪽 가장자리에 있는 것은 아닙니다. 자격을 갖춘 유지보수 담당자에게 적절한 접근 가능한 게이지, 승인된 측정 방법 또는 검증된 장비 도면을 사용하여 이 치수를 설정하도록 요청하십시오.

힌지 측, 래치 측, 상단, 하단 및 모서리를 포함하여 둘레의 간격을 매핑하십시오. 위치와 함께 최소값과 최대값을 기록하십시오. 평균값은 가스켓을 과도하게 압축하는 좁은 구간과 접촉이 불충분한 넓은 구간을 숨길 수 있습니다.

의도된 닫힘 위치를 유지하십시오. 오래된 가스켓을 제거하면 일부 도어나 래치가 작동 중일 때보다 더 멀리 이동할 수 있습니다. 그러한 추가 이동 후에 측정된 간격은 필요한 설치 높이를 나타내지 않을 수 있습니다.

각 측정값이 냉간 상태인지 아니면 승인된 작동 조건 평가에서 얻은 것인지 표시하십시오. 냉간 치수만으로는 열 이동의 모든 영향을 설명할 수 없습니다. 닫힌 간격을 안전하거나 신뢰성 있게 측정할 수 없는 경우, 눈대중으로 추정하는 대신 미확정으로 기록하고 조인트 도면을 제공하십시오.

압축 계산을 확인용으로 사용하십시오

제안된 자유 벌브 높이와 설치 높이를 동일한 하중 방향에서 알 수 있는 경우, 공칭 압축률은 다음과 같이 계산할 수 있습니다:

공칭 압축률(%) = (자유 벌브 높이 - 설치된 벌브 높이) / 자유 벌브 높이 x 100

치수 예시로, 제안된 자유 벌브 높이가 20 mm이고 설치 높이가 14 mm에서 17 mm 범위인 경우를 고려해 보십시오. 계산된 압축률은 가장 좁은 위치에서 30%, 가장 넓은 위치에서 15% 범위입니다.

이 값들은 간격 변화를 보여주는 것이며, 권장 작동 범위가 아닙니다. 허용 가능한 압축률과 닫힘 힘은 선택된 커버, 코어 및 조인트에 대해 설정되어야 합니다. 오래된 샘플의 영구적으로 평평해진 높이로부터 원래의 압축비를 계산하지 마십시오.

교체품을 선택하기 전에 코어를 식별하십시오

외측 치수를 맞추는 것만으로는 동일한 압축 거동이 보장되지 않습니다. 가능한 경우 원래 사양이나 검증된 재료 정보를 사용하여 커버와 코어를 별도로 기록하십시오. 사진은 구조를 암시할 수는 있지만, 합금 등급, 섬유 구성 또는 온도 등급을 확정할 수는 없습니다.

유리섬유 커버 교체품의 경우, 이러한 BSTFLEX 구조가 명확한 시작점을 제공합니다:

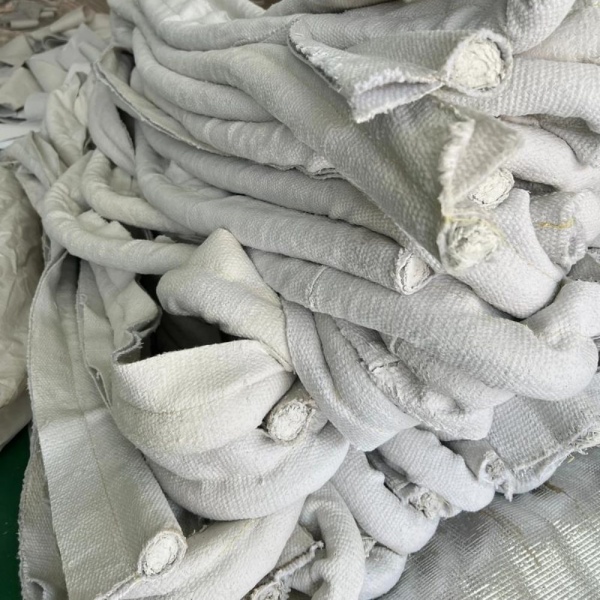

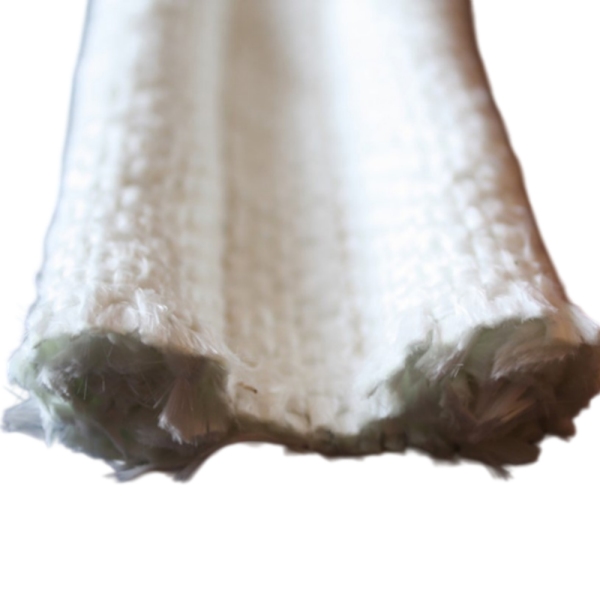

유리섬유 커버 유리섬유 코어 올챙이 가스켓(Tadpole Gasket)은 섬유 기반 내부 벌브를 사용합니다. 직경만으로 주문하지 말고 코어 구조와 필요한 압축 반응을 확인하십시오.

유리섬유 커버 스테인리스 스틸 코어 올챙이 가스켓(Tadpole Gasket)은 내부 금속 지지대를 제공합니다. 알려진 경우 실제 코어 형상과 합금을 명시하십시오. “스테인리스 스틸”만으로는 완전한 코어 사양이 아닙니다.

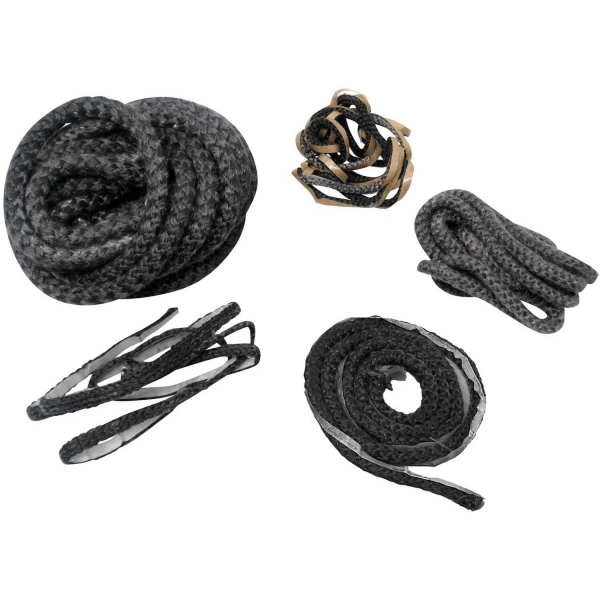

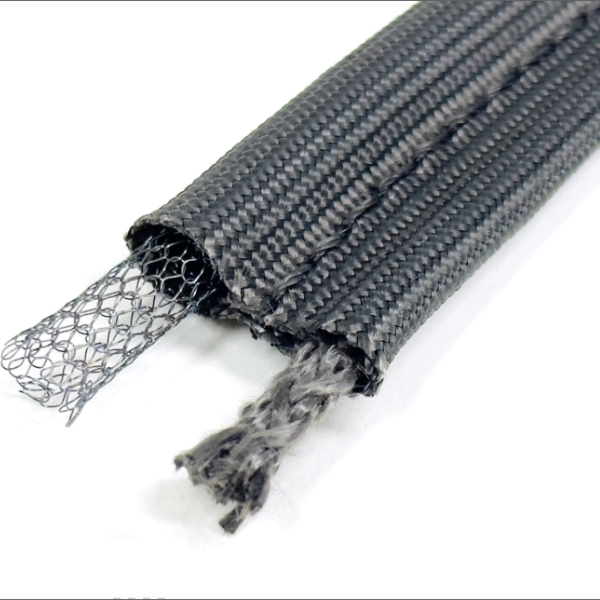

유리섬유 커버 스테인리스 스틸 중공 코어 올챙이 가스켓(Tadpole Gasket)은 중심이 비어 있는 금속 구조를 포함합니다. 이 설계에서 중공(hollow)이라는 것은 패브릭 벌브에 내부 지지대가 없다는 의미가 아닙니다.

더 자세한 비교를 보려면 다음을 검토하십시오 유리섬유 올챙이 가스켓 코어 유형 및 산업 응용 분야. 오래된 재료나 오염 물질을 알 수 없는 경우, 씰을 절단하거나 건드리기 전에 적절한 교육을 받은 담당자가 안전한 샘플링 및 취급 방법을 결정하도록 하십시오.

도어 개구부뿐만 아니라 설치 경로를 측정하십시오

절단 길이 교체품의 경우, 가스켓이 장비 내에서 따라가는 경로를 설정하십시오. 치수가 벌브 중심선, 안쪽 가장자리, 바깥쪽 가장자리 또는 기타 합의된 참조 지점을 나타내는지 표시하십시오. 명확한 개구부 둘레는 가스켓 경로와 다를 수 있습니다.

오래된 재료를 팽팽하게 당기지 말고 직선 구간과 모서리 형상을 측정하십시오. 둘레 도면에 굽힘 반경, 조인트 위치 및 별도의 조각을 표시하십시오. 제작된 프레임의 경우, 전체 길이만 제공하지 말고 프레임 치수와 프로파일 방향을 제공하십시오.

완성된 길이와 주문 허용 오차를 별도로 유지하십시오. 요구 사항이 완성된 프레임인지, 승인된 절단 길이인지, 아니면 트리밍을 위한 연속 재료인지 명시하십시오. 추가 재고는 공급업체와 합의하십시오. 설계상 다른 조인트가 필요한 곳에 완성된 씰의 길이를 자동으로 늘리거나 끝부분을 겹치지 마십시오.

이중 벌브 및 이중 테일 교체품은 더 자세한 정보가 필요합니다

두 개의 벌브의 경우, 각 벌브의 높이와 폭, 중심 간 간격 및 연결 웹을 기록하십시오. 각 밀봉 트랙에서 설치된 간격을 설정하십시오. 두 개의 테일의 경우, 두 장착 연장부와 그 고정 방식을 기록하십시오.

이 이중 벌브 올챙이 가스켓 설계 가이드는 프로파일의 차이점을 설명합니다. “이중 가스켓”으로 설명된 모든 제품이 동일한 모양이라고 가정하지 말고 실제 단면을 식별하십시오.

구체적인 질문에 답할 수 있는 사진을 보내십시오

유용한 참조 세트는 전체 설치 둘레, 측면 단면, 동일한 평면에 스케일이 포함된 치수 뷰, 고정 하드웨어, 모서리 또는 조인트, 그리고 원래 식별 라벨을 보여줍니다. 명확하지 않은 경우 뜨거운 쪽과 닫히는 방향을 표시하십시오.

카메라를 측정 대상 기능과 직각이 되도록 유지하십시오. 비스듬한 사진은 조립을 설명하는 데는 도움이 되지만 정확한 치수를 위한 근거로는 부족합니다. 이미지와 함께 서면 측정값을 포함하고 마모된 샘플과 사용하지 않은 예비품을 구분하십시오.

측정 기록을 바탕으로 교체용 RFQ를 작성하십시오

치수가 기재된 단면도 및 둘레 도면을 다음 서비스 정보와 함께 보내주십시오. 확인되지 않은 항목은 임의의 값으로 채우지 말고 '알 수 없음'으로 표시하십시오.

새 가스켓의 온도 성능은 커버, 코어, 스티칭 및 모든 코팅이나 보조 재료를 포함한 전체 조립품으로서 검토되어야 합니다. 치수가 일치한다고 해서 작동 환경에 적합하다는 것이 보장되지는 않습니다.

장비를 서비스에 복귀시키기 전에 교체품을 승인하십시오

담당자가 합의된 도면 및 실제 장착 방식과 샘플을 대조하여 확인하게 하십시오. 테일 유지력, 벌브 위치, 코너 맞춤 및 정상적인 도어 닫힘 상태를 확인하십시오. 정렬되지 않은 프레임이나 마모된 래치를 숨기기 위해 더 큰 벌브를 사용해서는 안 됩니다.

재료나 코어가 변경된 경우, 생산을 승인하기 전에 필요한 압축률, 복원력 및 대표적인 열 노출을 평가하십시오. 장비별 밀봉 확인을 완료하십시오. 눈에 보이는 접촉이 지정된 누설 성능을 증명하는 것은 아니며, 직물 올챙이(tadpole) 씰이 가스 밀폐형이거나 압력 등급을 만족한다고 가정해서는 안 됩니다.

반복 주문을 위해 승인된 도면, 재료 사양 및 샘플 참조 자료를 보관하십시오. 이는 다음 유지 보수 팀이 마모된 가스켓을 다시 측정하게 하는 대신 관리된 교체 기록을 제공합니다.

교체 측정 질문

1인치 올챙이(tadpole) 가스켓 크기는 무엇을 의미합니까?

카탈로그나 도면 참조 없이는 해당 숫자가 불완전합니다. 벌브 직경, 전체 폭 또는 다른 치수를 나타내는지 확인하십시오. 공칭 크기만으로 주문하지 말고 라벨이 부착된 단면도를 제공하십시오.

오래된 가스켓의 눌린 높이로 주문할 수 있습니까?

사용된 상태의 측정값으로 기록하되, 원래의 자유 높이라고 가정하지 마십시오. 가능한 경우 미사용 예비 부품이나 원본 도면과 비교하고 장비의 설치 간격을 확인하십시오.

오래된 가스켓이 없으면 어떻게 합니까?

OEM 부품 참조, 조인트 단면, 장착 형상, 닫힌 간격 측정값 및 작동 조건부터 시작하십시오. 검증된 원본 사양이 없는 경우, 제안된 교체품은 정확한 복제라는 주장보다는 설계 검토 및 장착 승인이 필요합니다.

도어에서 누설이 발생하면 더 큰 벌브를 선택해야 합니까?

자동으로 그렇게 해서는 안 됩니다. 먼저 정렬, 유지력, 코너 조인트, 커버 손상 및 간격 변화를 확인하십시오. 더 큰 벌브는 압축 및 닫힘 하중을 변화시키므로 실제 조인트에서 평가가 필요합니다.
