산업용 덕트 시스템용 맞춤형 패브릭 신축 이음새 제조업체

산업용 덕트 시스템은 거의 동일한 조건에서 작동하지 않습니다. 덕트 크기, 가스 온도, 압력, 흐름, 미립자 부하, 화학 물질 노출 및 장비 배치는 설치 장소마다 크게 달라질 수 있습니다. 이러한 이유로,맞춤형 패브릭 신축 이음새덕트 크기는 명목상의 크기만을 기준으로 선택해서는 안 되며, 실제 작동 데이터를 기반으로 설계해야 합니다.

BSTFLEX는 제조합니다.맞춤형 비금속 직물 신축 이음쇠산업용 열풍, 배기, 연도 가스 및 공정 가스 덕트에 사용됩니다. 원형, 직사각형, 정사각형 및 비표준 형상은 고객 도면, 기존 연결부 치수 및 프로젝트 운영 조건에 따라 제작 가능합니다.

당사의 제조 범위에는 유연 벨트, 다층 직물 구조물, 절연 조인트, 교체용 신축 이음쇠 및 OEM 장비, 신규 설치, 유지 보수 프로젝트 및 공장 가동 중단 시 교체를 위한 완벽한 조립품이 포함됩니다.

덕트 시스템 주변에 설치된 패브릭 신축 이음매

패브릭 신축 이음쇠는 단순히 두 플랜지 사이에 설치되는 고온용 패브릭 조각이 아닙니다. 산업용 덕트 시스템에서 유연한 부분은 주변 장비와 조화를 이루면서 필요한 움직임을 수용하고 적절한 밀봉 및 단열 성능을 유지해야 합니다.

설계 시 다음 사항을 고려해야 할 수 있습니다.

• 축 방향 압축 및 인장
• 수평 및 수직 측면 변위
• 각도 운동
• 결합된 다방향 움직임
• 열 순환
• 장비 진동
• 양압 또는 음압 덕트 압력
• 고온 가스 노출
• 수분 및 화학 응축물
• 먼지, 비산재 및 연마 입자
• 설치 정렬 불량

BSTFLEX는 유연 소재 시스템, 형상, 절연 배치 및 부착 구조를 결정하기 전에 이러한 조건을 평가합니다.

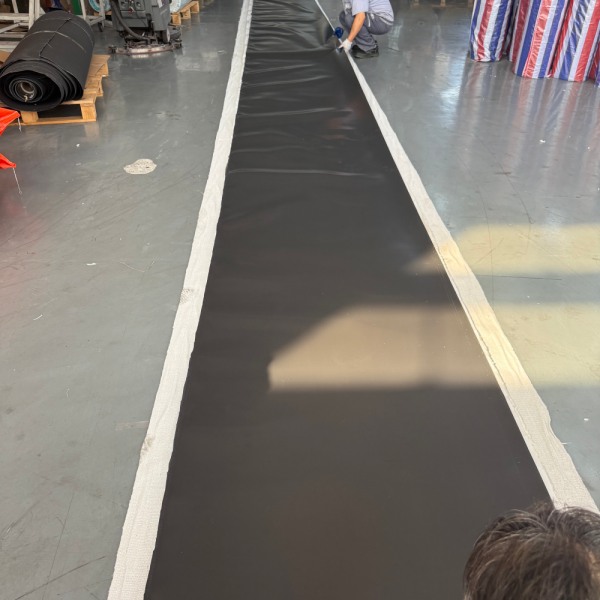

맞춤형 제조 역량

산업용 신축 이음쇠는 규격 카탈로그 제품과 일치하지 않는 치수 및 작동 요구 사항을 갖는 경우가 많습니다. BSTFLEX는 신규 장비 및 교체 작업 모두에 대해 프로젝트별 맞춤 제작을 지원합니다.

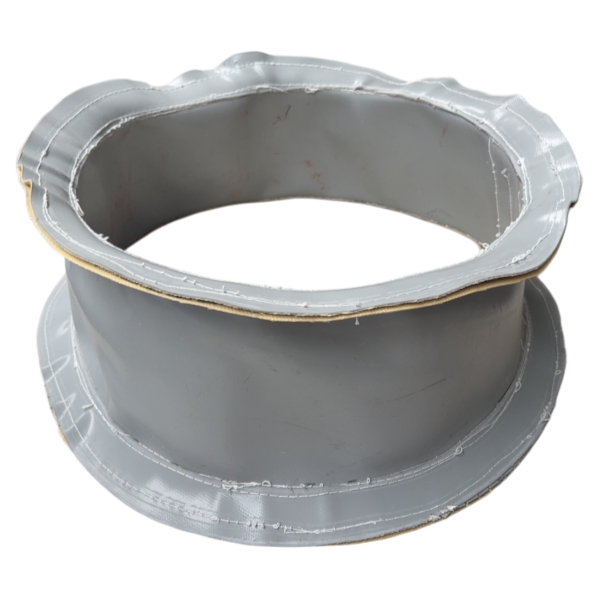

원형 패브릭 신축 이음매

원형 패브릭 신축 이음쇠는 일반적으로 원통형 덕트, 팬 연결부, 배기 시스템 및 공정 공기 라인에 설치됩니다.

맞춤형 원형 연결부의 경우, 엔지니어링 데이터에는 일반적으로 덕트 직경, 면간 거리, 움직임, 작동 온도, 압력 및 처리 매체가 포함됩니다. 따라서 직경에만 의존하는 것이 아니라 실제 설치 환경에 맞춰 유연한 구조를 개발할 수 있습니다.

원형 디자인은 고객의 기존 덕트 배치에 따라 유연한 벨트 또는 조립체 형태로 제공될 수 있습니다.

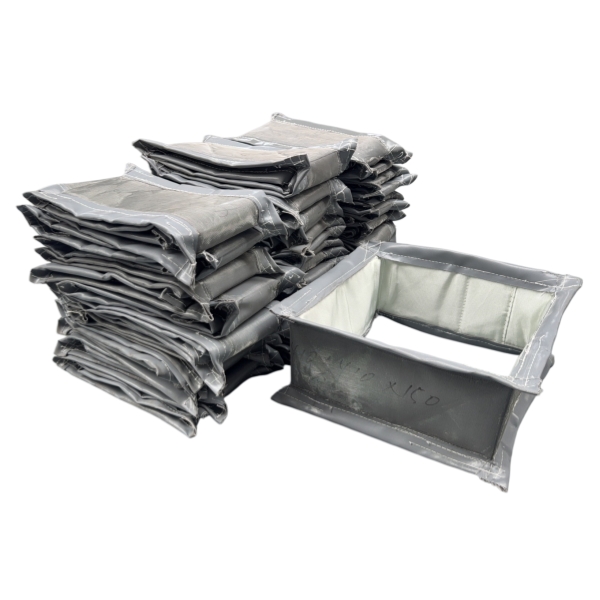

직사각형 패브릭 신축 이음새 제조

대형 보일러, 용광로, 공기 조절 시스템, 발전 설비 및 공정 설비에는 직사각형 덕트가 자주 사용됩니다.

에이직사각형 패브릭 신축 이음매덕트가 움직일 때 네 모서리와 직선 측면이 서로 다르게 반응하기 때문에 모서리 기하학에 특히 주의를 기울여야 합니다.

직사각형 애플리케이션의 경우 BSTFLEX는 다음을 평가합니다.

• 덕트의 폭과 높이
• 대면 길이
• 수평 측면 이동
• 수직 측면 이동
• 축 방향 압축 및 인장
• 코너 건설
• 플랜지 치수
• 내부 라이너 구성
• 가스 흐름 방향
• 작동 압력

자세한 엔지니어링 내용은 저희 가이드를 참조하십시오.산업용 덕트용 직사각형 패브릭 신축 이음쇠.

맞춤형 직물 신축 이음매용 재료 시스템

모든 산업용 신축 이음매에 적합한 단일한 직물 구조는 없습니다. 재료 선택은 전체 조립체 내부에서 각 층이 수행해야 하는 기능에 따라 달라집니다.

유리섬유 직물

유리섬유 직물은 다양한 산업용 덕트 용도에서 보강재 및 내열성을 제공할 수 있습니다. 접합부의 기계적 및 열적 요구 사항에 따라 다양한 직조 방식, 중량 및 표면 처리를 평가할 수 있습니다.

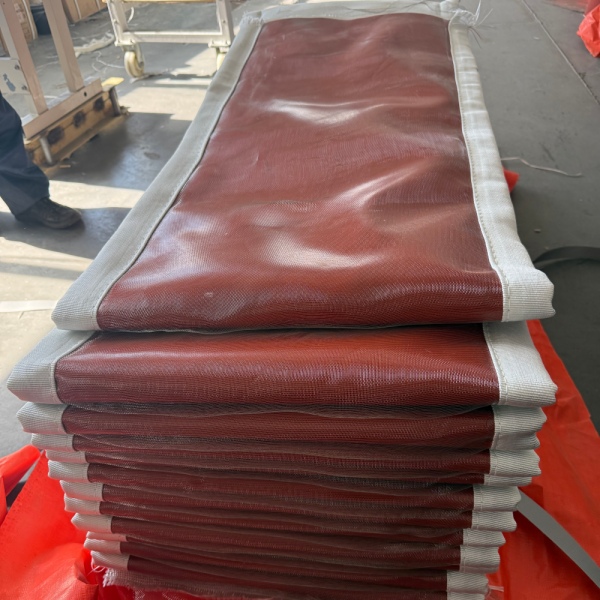

실리콘 코팅 원단

실리콘 코팅 유리섬유는 선택된 구조물의 적용 온도 범위 내에서 유연성, 환경 저항성 및 밀봉 성능이 중요한 경우에 고려될 수 있습니다.

PTFE 기반 직물

PTFE 기반 소재는 유연한 요소가 부식성 공정 매체에 대한 내성이 필요하거나 적절한 가스 밀봉층이 필요한 경우에 사용될 수 있습니다.

실리카 섬유

고온 환경에 노출되어 추가적인 열 보호가 필요한 경우, 실리카 섬유는 다층 시스템의 일부로 고려될 수 있습니다.

BSTFLEX는 광범위한 제품을 제조 및 가공합니다.고온 직물이를 통해 직물 벨트를 일반적인 구성 요소로 취급하는 대신 적용 분야에 따라 유연한 소재 패키지를 평가할 수 있습니다.

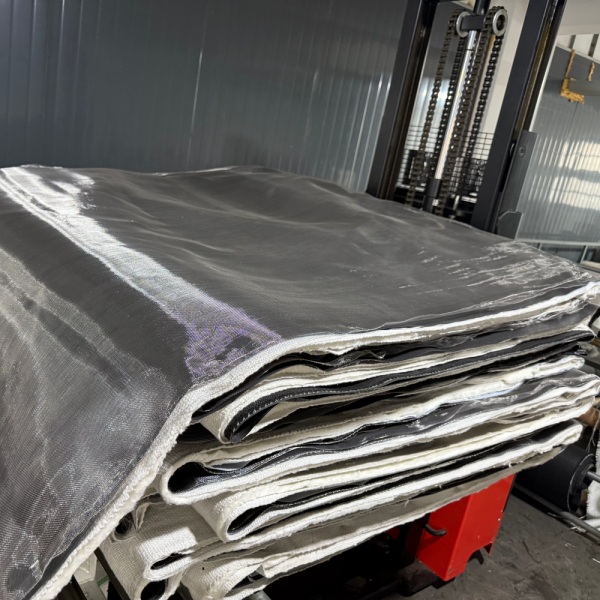

다층 구조가 자주 필요한 이유

까다로운 산업용 덕트 적용 분야에서는 모든 기능을 수행하는 단일 소재보다는 여러 소재가 함께 작동해야 할 수 있습니다.

다층 신축 이음쇠는 서로 다른 구성 요소가 다음과 같은 기능을 제공하도록 설계할 수 있습니다.

• 가스 밀봉
• 기계적 보강
• 단열
• 고온 보호
• 내화학성
• 마모 방지

정확한 층 순서는 공정 조건에 따라 결정되어야 합니다. 최대 가스 온도만으로는 전체 팽창 이음매를 정확하게 규정하기에 충분하지 않습니다.

고온용 직물 팽창 조인트

고온 덕트 시스템에는 온도 등급이 명시된 원단을 선택하는 것 이상의 고려 사항이 필요합니다.

팽창 조인트 제조업체는 정상 작동 온도뿐만 아니라 최대 또는 비정상 조건, 노출 시간, 가스 속도, 절연 배열 및 유연 요소의 각 층에 실제로 도달하는 온도를 이해해야 합니다.

일부 적용 분야에서는 단열층과 내부 고온면 보호층을 통해 외부 밀봉재 및 보강재에 도달하는 열 부하를 줄일 수 있습니다.

BSTFLEX는 기능성 섬유, 코팅 직물 등의 조합을 사용하여 고온 구조물을 평가할 수 있습니다.고온 내성 실리카 96% 함유 원단프로젝트 요구사항에 따른 절연 및 보호 부품.

연도 가스 덕트용 패브릭 신축 이음쇠

연도 가스 시스템은 팽창 조인트를 열, 습기, 화학 물질, 미립자 물질 및 지속적인 열 순환의 복합적인 환경에 노출시킬 수 있습니다.

일반적인 설치 지점은 다음과 같습니다.

• 보일러 덕트
• 공기 예열기 연결부
• 유도된 드래프트 팬 연결
• 정전기 집진기 덕트
• 백하우스 시스템
• 연도 가스 탈황 시스템
• 스크러버
• 스택 연결
• 산업용 배기 덕트

이러한 용도에서는 가스 화학 및 입자 조건이 온도만큼 중요할 수 있습니다. 또한 가스 속도가 높거나 마모성 입자가 유연한 요소에 직접적인 손상을 줄 수 있는 경우에는 보호 라이너 또는 기타 내부 보호 장치가 필요할 수 있습니다.

양압 및 음압 덕트 시스템

맞춤형 신축 이음쇠를 요청할 때는 압력 데이터를 반드시 포함해야 합니다.

일부 산업용 덕트는 양압 상태에서 작동하는 반면, 유도 통풍 및 배기 시스템은 음압 상태에서 작동할 수 있습니다. 이러한 조건은 작동 중 유연 요소의 거동에 영향을 미칩니다.

가능한 경우 정상 작동 압력과 설계 압력 또는 최대 압력을 모두 제공하십시오. 압력 단위는 도면 또는 견적 요청서에 명확하게 표시되어야 합니다.

움직임은 디자인의 핵심 요소이지, 나중에 고려하는 사항이 아닙니다.

직물형 신축 이음쇠를 사용하는 주요 이유 중 하나는 인접한 덕트 시스템에 비교적 낮은 반력을 가하면서 움직임을 수용할 수 있다는 점입니다.

하지만 팽창 이음매가 "유연하다"고만 말하는 것은 제조에 충분하지 않습니다.

견적요청서(RFQ)에는 가능한 한 필요한 이동량을 수치로 명시해야 합니다.

아직 변동 데이터가 확보되지 않은 프로젝트의 경우, 덕트 시스템 엔지니어는 최종 접합부 선택 전에 예상되는 열팽창 및 장비 변위를 파악해야 합니다.

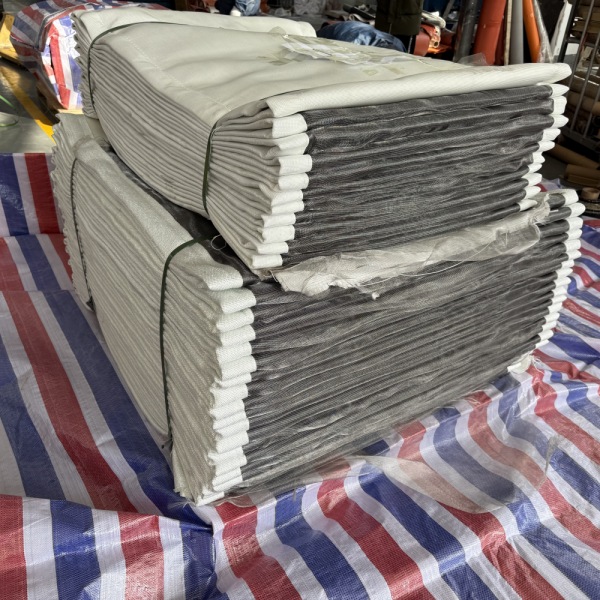

교체용 패브릭 신축 이음새

모든 교체 프로젝트에 원래의 신축 이음매 도면이 있는 것은 아닙니다.

BSTFLEX는 사용 가능한 치수 및 작동 정보를 활용하여 교체 필요성을 평가할 수 있습니다. 프로젝트에 따라 유용한 참조 정보는 다음과 같습니다.

• 기존 신축 이음매 사진
• 전체 덕트 크기
• 대면 측정
• 플랜지 치수
• 볼트 구멍 크기 및 간격
• 기존 벨트 치수
• 기존 라이너 배치
• 재료 정보
• 정상 및 최대 작동 온도
• 압력
• 처리 매체
• 필수 이동

물리적 샘플은 특정 교체 프로젝트, 특히 기존의 유연 요소 또는 부착물의 형상을 문서화하기 어려운 경우에 유용할 수 있습니다.

OEM 프로젝트를 위한 맞춤형 패브릭 신축 이음새 제조업체

OEM 요구사항은 일회성 유지보수 교체 요구사항과는 다릅니다. 장비 제조업체는 반복 가능한 치수, 명확하게 정의된 재질 구성, 도면 관리, 포장 요구사항 및 여러 주문에 걸친 생산 일관성을 요구할 수 있습니다.

BSTFLEX는 맞춤형 열섬유 부품 및 비금속 신축 이음쇠가 필요한 산업 고객을 위한 OEM 및 프로젝트 제조를 지원합니다.

제조 지원에는 다음이 포함될 수 있습니다.

• 고객 도면에 따른 생산
• 시제품 개발
• 샘플 기반 맞춤 설정
• 재료 선택 지원
• 맞춤형 치수 및 형상
• 자체 브랜드 및 특수 포장 요구 사항
• OEM 프로젝트를 위한 반복 생산

산업용 덕트 시스템 전반에 걸친 적용 분야

맞춤형 패브릭 덕트 팽창 조인트는 저압 산업용 덕트 시스템에서 기체 매체, 열팽창 및 장비 진동을 관리해야 하는 모든 곳에서 고려될 수 있습니다.

목재 신축 이음 도면에는 무엇이 포함되어야 할까요?

명확한 엔지니어링 도면은 견적 시간을 단축하고 제조 과정에서 잘못된 가정을 방지하는 데 도움이 됩니다.

가능한 경우 다음 사항을 포함하십시오.

• 덕트 직경 또는 너비 × 높이
• 대면 차원
• 플랜지 폭 및 두께
• 볼트 구멍 직경
• 볼트 구멍 간격
• 흐름 방향
• 내부 라이너 치수
• 절연 배치
• 움직임 방향
• 설치 방향

직사각형 접합부의 경우 정면도와 측면도가 특히 유용합니다. 복잡한 형상의 경우 CAD 파일이나 치수 PDF 파일이 권장됩니다.

견적에 필요한 엔지니어링 데이터

완전한 작동 데이터를 전송하면 제조업체는 단순히 치수만으로 견적을 내는 것이 아니라, 팽창 조인트를 엔지니어링 구성 요소로서 평가할 수 있습니다.

BSTFLEX에서 맞춤형 패브릭 신축 이음쇠를 구매해야 하는 이유는 무엇일까요?

BSTFLEX는 산업용 열 보호 응용 분야를 위해 특수 섬유 가공과 맞춤 제작 기능을 결합합니다. 이는 특히 직물 신축 이음매에 유용한데, 유연한 요소 자체가 조립체의 핵심적인 설계 부품이기 때문입니다.
